Geberit Pluvia ALIPAINEELLA TOIMIVA KATTOVEDENPOISTO
Vähemmän putkivetoja – enemmän suorituskykyä
Geberit Pluvia tarjoaa tehokkaan viemäröintijärjestelmän kaikille kattotyypeille. Alipaineella toimiva kattoviemäröintijärjestelmä takaa tehokkaan ja luotettavan toiminnan myös rankkasateiden aikana.
Toisin kuin perinteiset kattoviemärijärjestelmät, Geberit Pluvia vaatii huomattavasti vähemmän kattokaivoja ja tilaa. Tämä mahdollistaa käytettävissä olevan tilan tehokkaamman käytön suunnitteluvaiheessa.
Jo vuosikymmenten ajan Geberit Pluvia on osoittautunut toimivaksi ratkaisuksi maailmanlaajuisesti, ja se soveltuu lähes kaikille kattotyypeille.
Geberit tarjoaa projektikohtaista neuvontaa ja suunnitteluapua. Nopeaan ja luotettavaan suunnitteluun apuna ovat Geberit ProPlanner ja BIM-objektit Autodesk® Revit® -ohjelmalle.
Miksi valita Geberit Pluvia?
Suunnittelun vapaus
Geberit Pluvia sopii lähes kaikille kattotyypeille.
Säästöä materiaaleissa
Umpivirtausjärjestelmän korkean virtauskapasiteetin ansiosta katto voidaan viemäröidä pienemmällä määrällä kattokaivoja ja tämä tuo säästöjä tuotehankinnoissa.
Tehokas tilan käyttö
Koska Geberit Pluvia -putkistot asennetaan vaakaan, viemärijärjestelmä ei vie paljon tilaa.
Helppo ylläpito
Täynnä olevan putkiston veden suuri nopeus, yli 0,5 m/s, aiheuttaa imun, mikä itsepuhdistaa järjestelmän. Tämän ansiosta järjestelmä vaatii vähemmän huoltotoimia.
Pikaopas alipaineella toimivaan kattovedenpoistoon
Rankkasateen aikana Geberit Pluvia -putkijärjestelmä täyttyy nopeasti ja poistaa sadeveden katolta alipaineen avulla. Näin syntyy suljettu, nopeasti virtaava vesipatsas, joka imee sadeveden aktiivisesti pois katolta.
Alipaineella toimivan kattoviemärijärjestelmän tyhjennyskapasiteetti on erittäin suuri. Geberit Pluvian avulla tarvitaan vähemmän kattokaivoja ja pienempiä putkikokoja kuin perinteisillä kattoviemärijärjestelmillä. Geberit Pluvia pystyy käsittelemään kaksinkertaisen sadeveden määrän vain puolikkaalla putkikoolla. Putkireittien suunnittelu on vapaampaa, sillä kaatoja ei tarvita. Tämä antaa LV-suunnittelijoille ja arkkitehdeille enemmän suunnitteluvapautta.
Geberit Pluvia vähentää myös rakennustöitä ja vaatii vähemmän liitäntöjä viemäriverkkoon. Lisähyötynä suuri virtausnopeus auttaa pitämään putket puhtaina, jolloin huolto- ja kunnossapitotarpeet vähenevät huomattavasti.
Geberit Pluvia komponentit
Yksi järjestelmä katolta maanalaiseen runkoon. Täysin yhteensopivat komponentit takaavat, että laaja-alainen järjestelmä toimii virheettömästi. Hienostuneet yksityiskohdat ja korkea materiaalien laatutaso varmistavat luotettavasti kestävän, turvallisen ja sujuvan käytön.

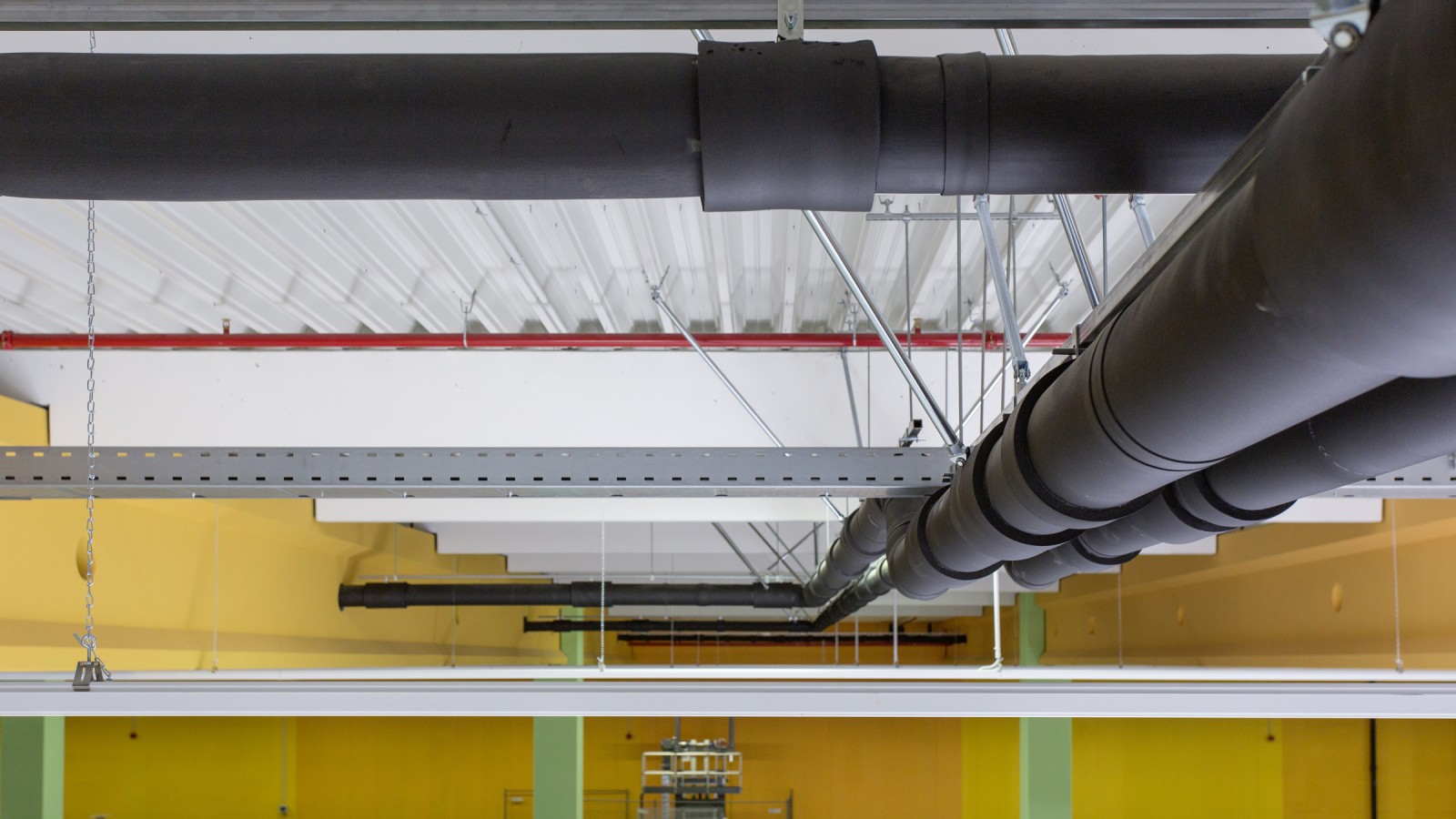

Geberit PE -putket
Geberit Pluvia -kattokaivot liitetään Geberit PE -viemärijärjestelmään, jotka asennetaan vapaasti ja vaakasuoraan katon alle.
Geberitin hyväksi todettu PE-putkijärjestelmä on tunnettu kestävyydestään. Geberit PE -putkijärjestelmän yhtenäisten hitsausliitosten ansiosta se kestää Geberit Pluvian kaltaisissa kattoviemärijärjestelmissä esiintyvät korkeat paineet.
Geberit tarjoaa patentoidun kiinnitysjärjestelmän putkien ammattimaiseen asennukseen.
Geberit Pluvia -kattokaivot
Modulaarisen rakenteensa ja monien Geberit Pluvia -kattokaivomalliensa ansiosta järjestelmästä löytyy sopiva malli melkein kaikkiin laajojen rakennusten ja kattojen asennustilanteisiin.
Saatavilla on tarvittavat tarvikkeet lähes kaikkiin käyttötilanteisiin, mikä tekee järjestelmästä erittäin joustavan.
Edut:
- Luotettava tiivistys Geberitin EPDM-laippatiivisteellä
- Jokaisen kattokaivon tiiviys on testattu yksittäin tehtaalla
- Toimintalevy estää ilman pääsyn sisään
- Sulut pyöritettävillä lukitussalvoilla helpottavat asennusta

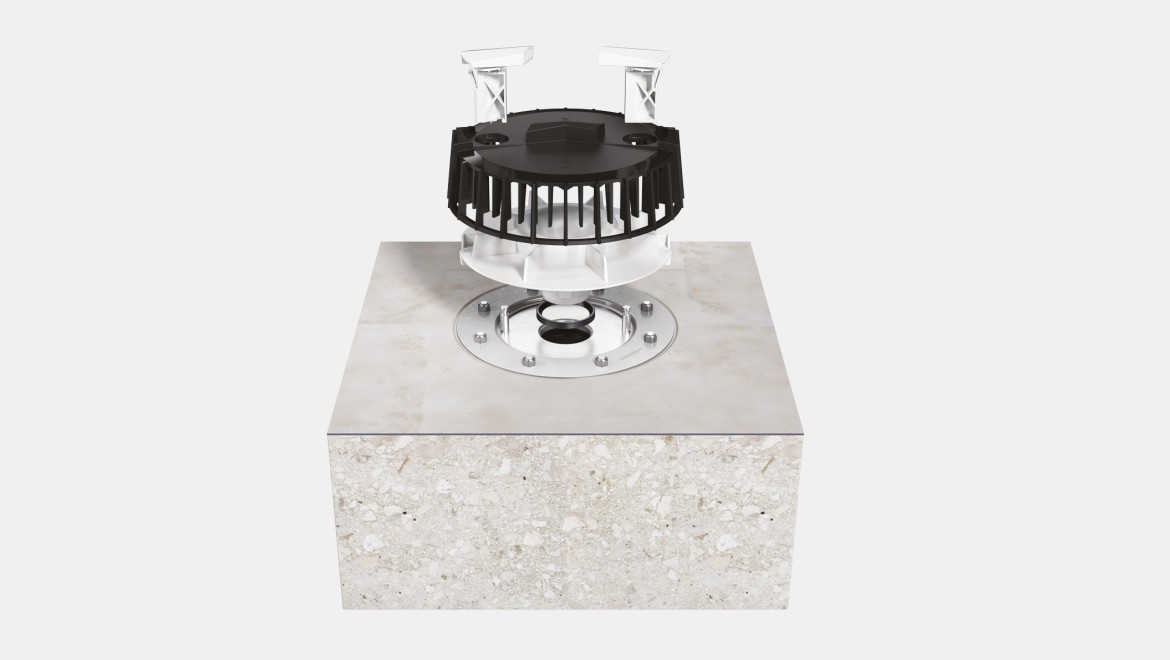

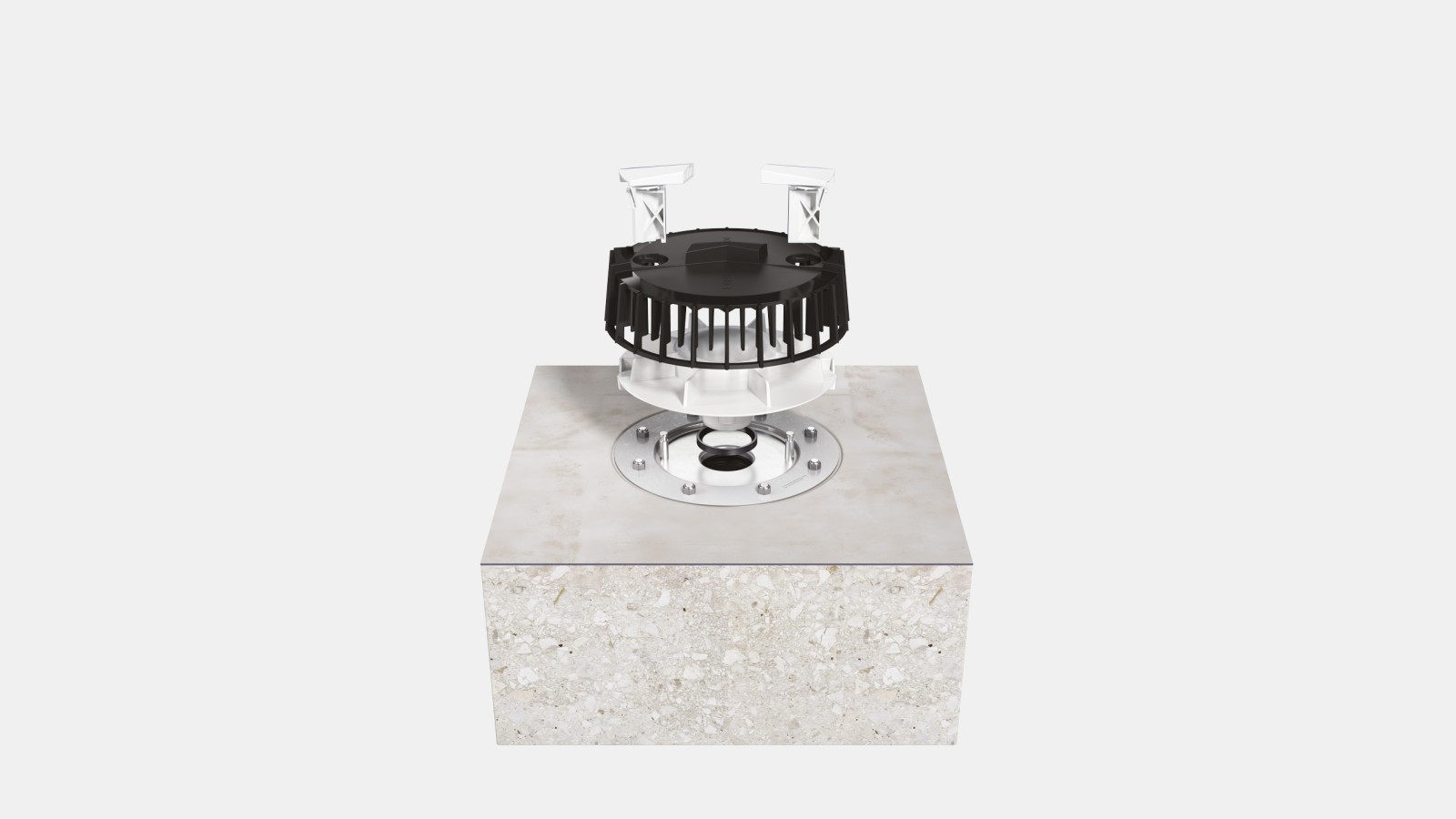

Geberit Pluvia hätäylivuoto: Voidaan käyttää hätäylivuotoaukkona
(erillisen asennussarjan kanssa)
Geberit Pluvia-tuotevalitsin suunnittelun apuna
Tarvitsetko apua oikean Geberit Pluvia -tuotteen valinnassa? Tuotevalitsin ohjaa sinua kysymyksillä valitsemaan tuotteiden välillä tarpeidesi mukaan. Jos tarvitset apua, niin otathan yhteyttä tekniseen tukeemme sähköpostitse tai puhelimitse, puh. 010 662 304.
Tekninen tukemme tekee myös laskelmia, joissa saat valmiit kuvat ja materiaalilistat.

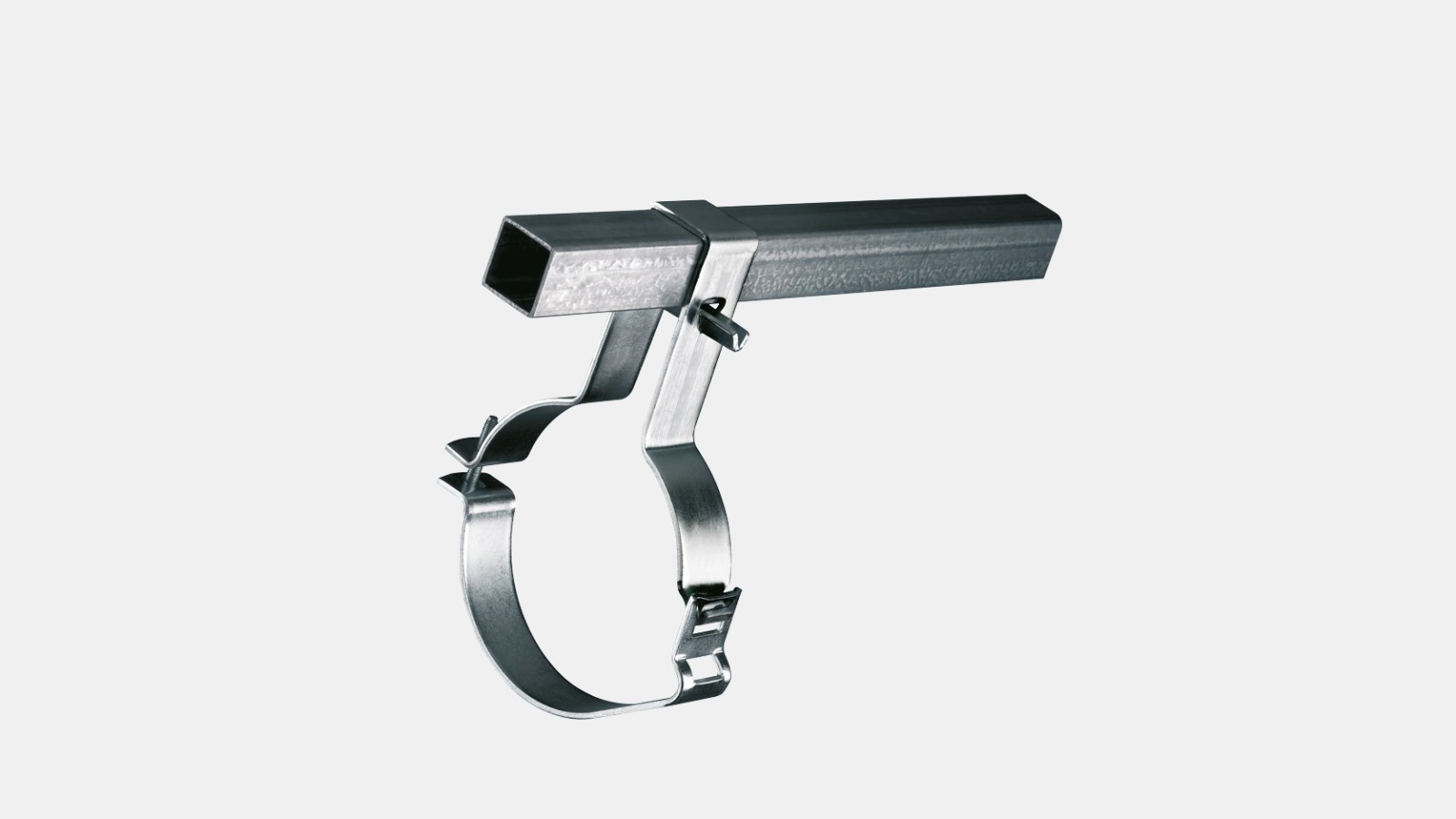

Geberit Pluvia -kiinnitysjärjestelmä
Vaakasuoran putkiston turvallisuuden ja vakauden lisäämiseksi on saatavana oma kiinnitysjärjestelmä. Tämä estää putkien lämpölaajenemisen aiheuttamien voimien siirtymisen rakennuksen rakenteisiin. Kiinnitysjärjestelmä vaatii vain vähäisiä toimenpiteitä rakennuksen rakenteeseen, joten se soveltuu erinomaisesti käytettäväksi myös kevytrakenteisilla katoilla.
Edut:
- Kiinnityskohtia tarvitaan rakennuksen rakenteeseen 2,5 metrin välein

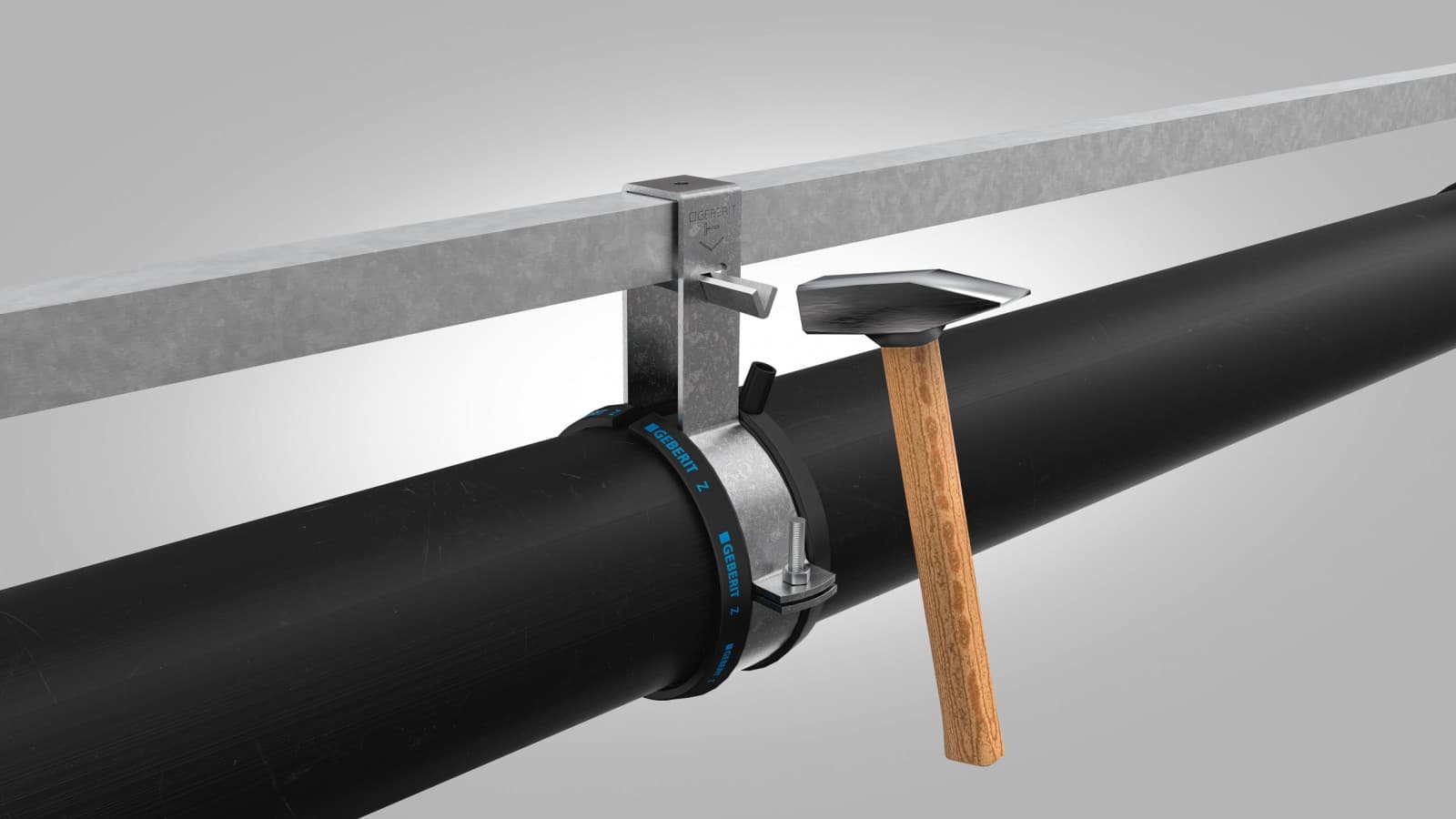

- Voidaan asentaa helposti vasaraa apuna käyttäen universaalien kiristyspantojen avulla

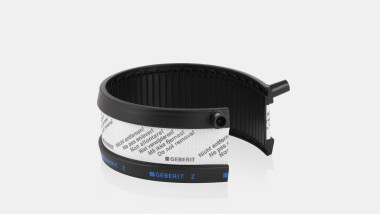

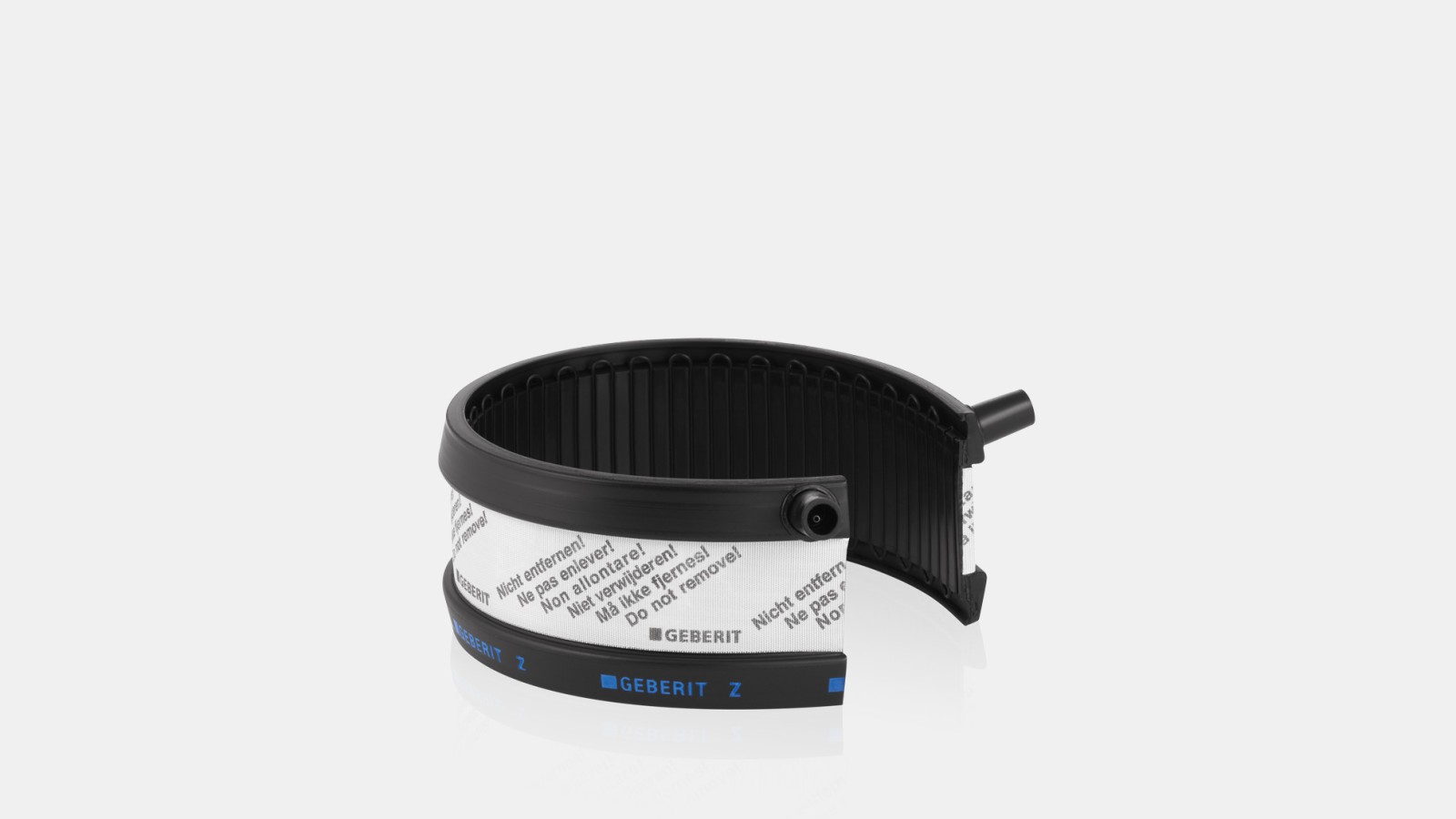

- Sähköisen kiinnitysnauhan avulla kiintopisteet voidaan määritellä jälkeen-kin päin
- Ideaali kevyille kattorakenteille, koska rakenteisiin kohdistuu vain heikkoa rasitusta
- UUTUUS: Geberit Pluvia -tuentasarja
Geberit Pluvia -tukiasennussarja
Geberit Pluvia -tukiasennussarja koostuu vain muutamasta osasta, ja se lisää sekä turvallisuutta että vakautta.
Se vähentää merkittävästi sivuttaisliikkeitä tai huojuntaa, joita voi esiintyä purkautuvan veden suuresta virtausnopeudesta johtuen.
Tukisarja voidaan myös asentaa jälkikäteen jo asennettuihin ja käytössä oleviin järjestelmiin.
Suositeltu asennuskorkeus
- d90–d125 asennuskorkeudesta 60 cm alkaen
- d160–d315 asennuskorkeudesta 30 cm alkaen
Geberit Pluvian suunnittelu ja asennus
Suunnittelu
Kattoviemäröintijärjestelmän suunnittelu on monimutkainen prosessi, minkä vuoksi Geberit tarjoaa suunnittelutukea.
Asiakkaat voivat luottaa Geberitin kattavaan asiantuntemukseen suunnittelu- ja tarjouspyyntövaiheesta aina toteutukseen asti. Erilaiset digitaaliset työkalut auttavat varmistamaan luotettavan suunnittelun.
Järjestelmän hydraulinen laskenta suoraan Geberit ProPlannerissa. Geberit ProPlanner -ohjelmiston suunnitteluapu ja hydrauliset laskelmat Autodesk® Revit® -ohjelmalle. BIM-objektit saatavilla. Katso myös Pluvia-tuotevalintatyökalu.

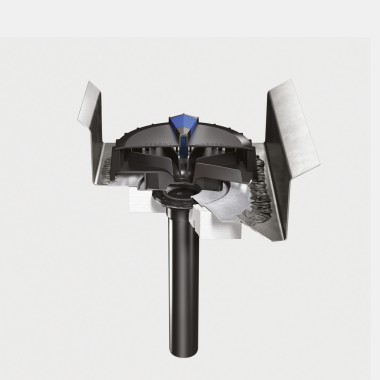

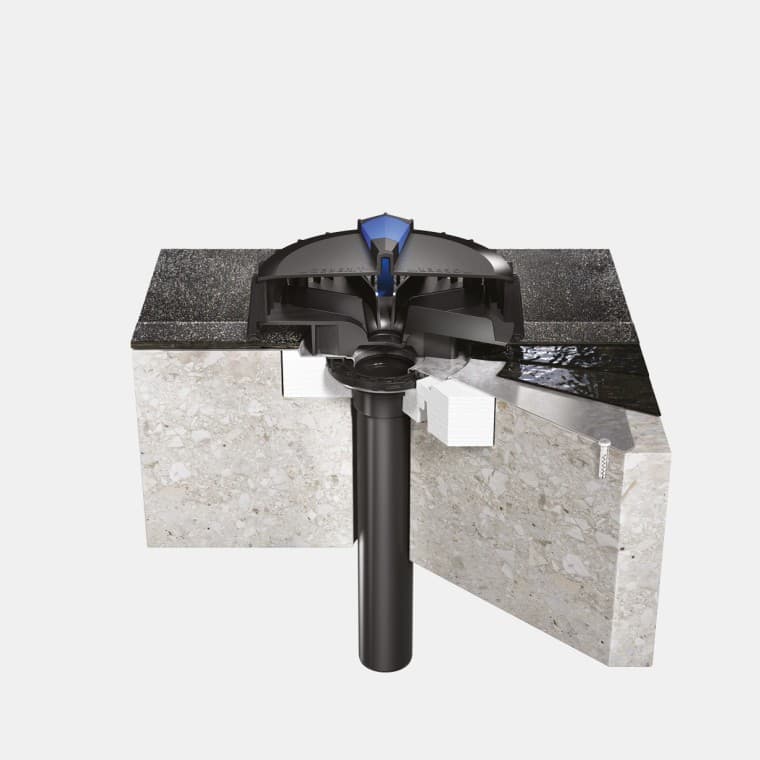

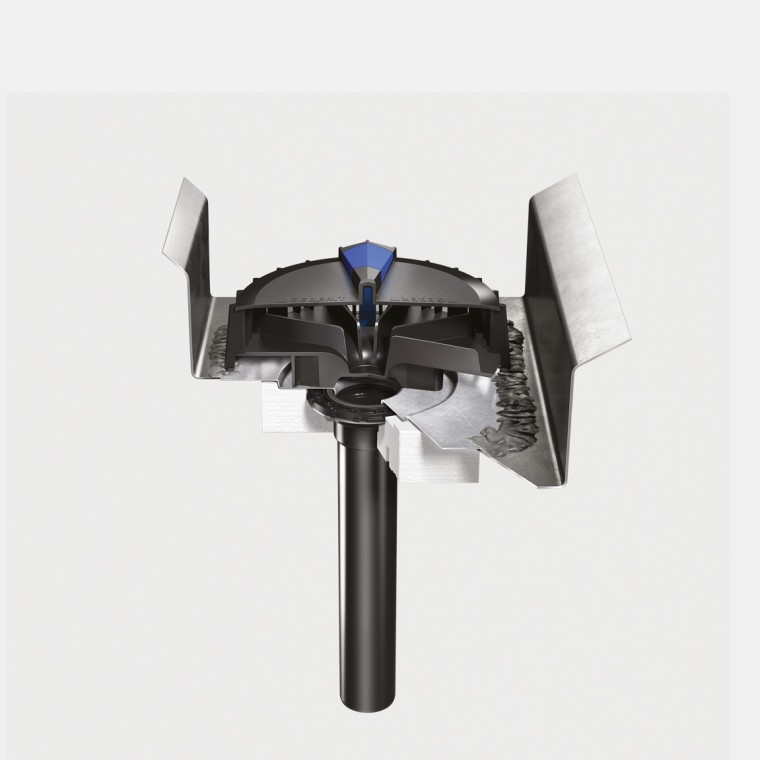

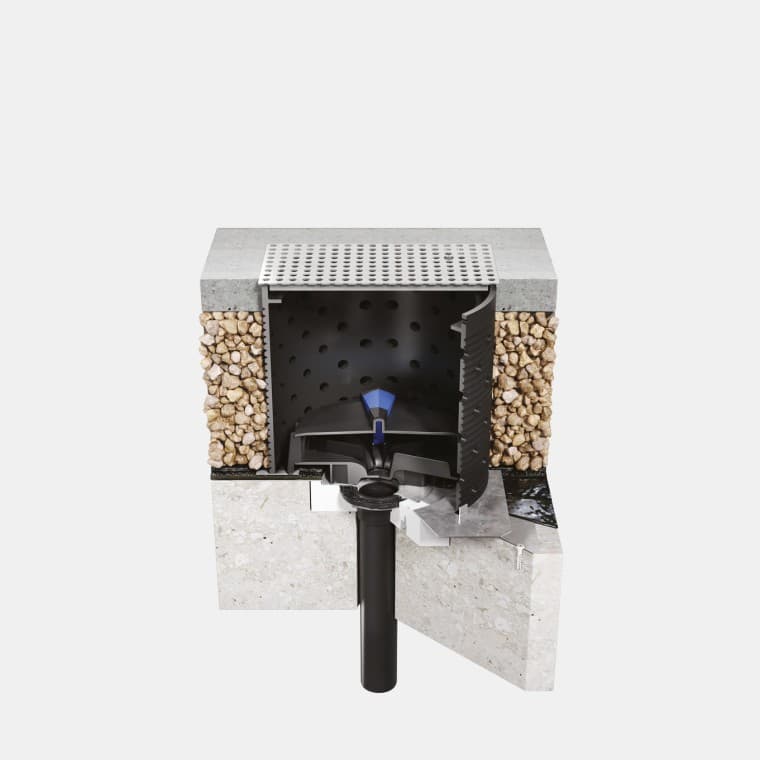

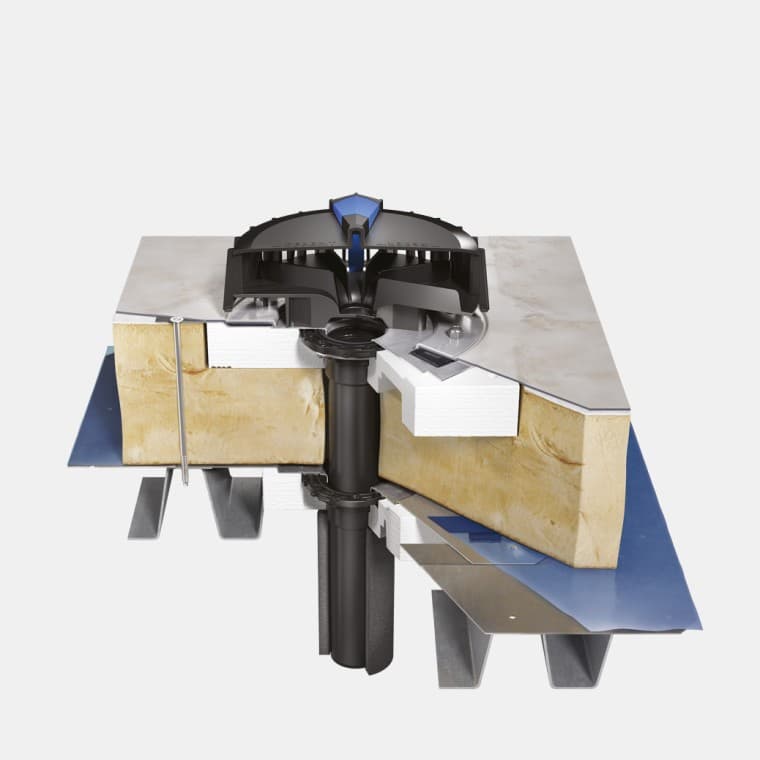

Asennuksen pikaopas Esimerkkejä valituista asennustilanteista
Geberit Pluvian asennus vaihtelee rakennustilanteen ja hankkeen vaatimusten mukaan.

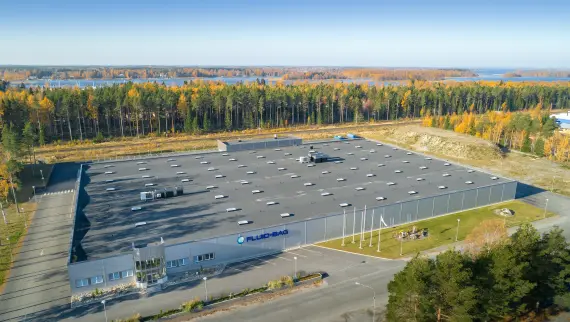

Referenssikohteet

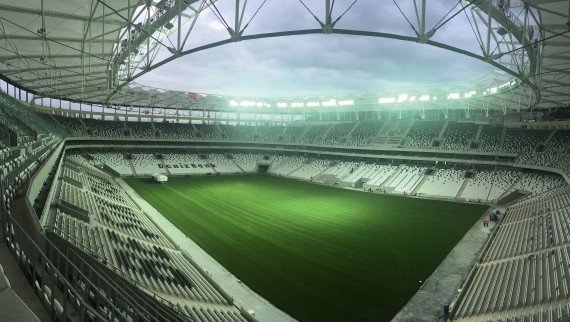

Pluvia pelastaa jalkapallo-ottelut
Geberitin Pluvia-kattovedenpoistojärjestelmä on asennettu lukuisille jalkapallostadioneille ympäri maailmaa. Tutustu referenssitarinaan täällä.
Geberit Pluvia Katso tekniset tiedot
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Geberit Pluvia -tuotevalintatyökalu
Tarvitsetko apua oikean Geberit Pluvia -tuotteen valinnassa? Tuotevalintatyökalu ohjaa sinua kysymyksillä valitsemaan tuotteiden välillä tarpeidesi mukaan. Jos tarvitset apua, niin otathan yhteyttä tekniseen tukeemme sähköpostitse tai puhelimitse, puh. 010 662 304.
Tekninen tukemme tekee myös laskelmia, joissa saat valmiit kuvat ja materiaalilistat.
Tutustu samankaltaisiin tuotteisiin
Geberit PE
Geberit PE soveltuu monenlaisiin viemäröintikohteisiin niin asuinrakennuksiin kuin teollisuuden kohteisiin iskunkestävyytensä ja kemikaalien kestävyytensä ansiosta.

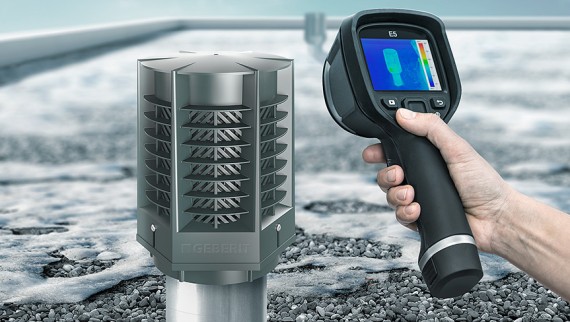

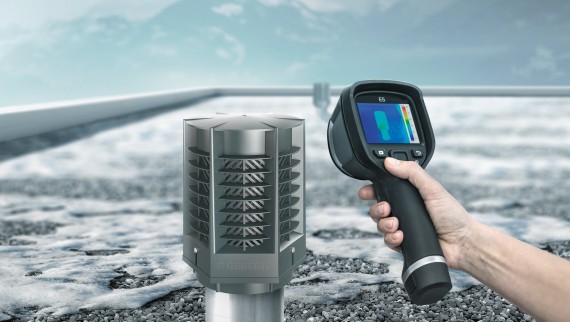

Geberit-energiansäästöventtiili
Geberit-ERV-energiansäästöventtiili estää lämpöä menemästä jatkuvasti hukkaan avoimen laskuputken kautta, haittaamatta silti toimintaa.

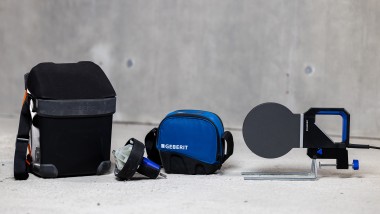

Viemärijärjestelmien työkalut ja tarvikkeet
