Geberit FlowFit Virtausoptimoitu syöttöputkijärjestelmä käyttövesiasennuksiin
Sujuva asennus
Geberit FlowFit -syöttöjärjestelmässä on sivupuristustekniikka, joka yksinkertaistaa asennustyötä erilaisissa tilanteissa ja nopeuttaa työnkulkua. Tarvitaan vain kaksi puristusleukaa kaikkien kokojen puristamiseen d16:sta d75:een. Näin työkaluja ei tarvitse vaihtaa usein.
Asentaja voi tarkistaa liittimessä olevasta tarkistusaukosta, onko putki työnnetty oikeaan syvyyteen, kun taas liittimissä olevat siniset tai oranssit puristusindikaattorit vahvistavat, että putkisto on asennettu oikein ja puristettu tukevasti.
FlowFit-liittimien virtausoptimoidun muotoilun ansiosta painehäviöt ovat minimimaaliset. Vesi virtaa pienemällä painehäviöllä koko putkijärjestelmän läpi käyttöpisteelle. Tämän ansiosta on mahdollista suunnitella ja asentaa koko putkijärjestelmä pienemmillä putkikoilla.
Geberit FlowFit -putkia on saatavana sekä suorana putkena että kiepillä, eristeellä tai ilman. Geberit FlowFit -liittimien laaja valikoima soveltuu monenlaisiin asennuskohteisiin.
Nyt on saatavana myös Geberit FlowFit universaali -liitinmuhvi, joka mahdollistaa tehokkaan kytkennän eri valmistajien järjestelmien välillä.
Tutustu uuteen Geberit FlowFit universaaliin -liitinmuhviin tästä
Tuoteominaisuudet
Sujuva asennus
Suoraviivainen asennus, jossa on vähemmän työvaiheita, eikä epävarmuutta.
Vain kaksi leukaa
Purista kaikki koot vain kahdella leualla. Vähemmän työkaluja, sujuvampi asennus.
Luotettava puristus
Työkalun selkeä ohjaus ja puristuksen luotettava valvonta.
Sujuva virtaus
Minimaaliset painehäviöt mahdollistavat pienempien putkikokojen käytön.
Käyttökohteet
Käyttövesiputkistoihin
Geberit FlowFit -syöttöjärjestelmää voidaan käyttää juomavesiputkissa nousuputkessa sekä lämpimän ja kylmän veden liitosputkissa.
Lämmitysjärjestelmiin
Geberit FlowFit soveltuu jäähdytys- ja lämmitysvesijärjestelmiin pakkasnesteen kanssa tai ilman pakkasnestettä 10 baarin paineeseen asti.
Paineilmasovelluksiin
Geberit FlowFit -putkea voidaan käyttää paineilmasovelluksissa aina 10 baariin asti.
Geberit FlowFit -järjestelmän edut Turvallinen asennus helposti
Sujuva asennus
Geberit FlowFit mahdollistaa turvallisen ja vaivattoman asennuksen poistamalla tarpeettomat työvaiheet ja vähentämällä tarvittavien työkalujen määrää. Selkeät tarkastusominaisuudet lisäävät luottamusta täydelliseen ja turvalliseen asennukseen.

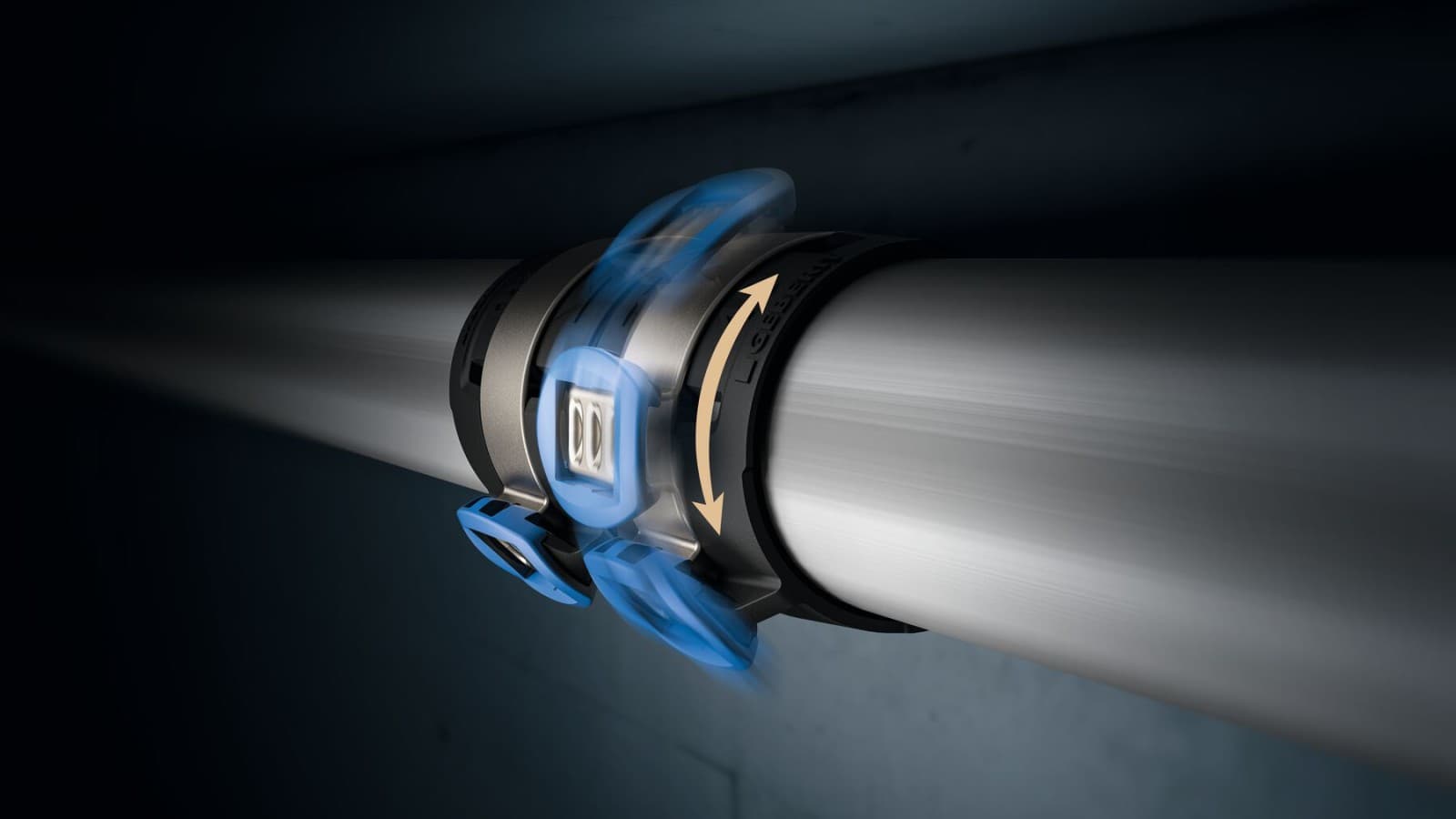

Puristusyksikkö on käännettävissä, joten puristusleuka voidaan sijoittaa helposti mihin tahansa asentoon. Näin varmistetaan, että puristusliitokset voidaan tehdä turvallisesti myös ahtaissa ja vaikeapääsyisissä paikoissa.
Erityisen rakenteensa ansiosta putkea ei tarvitse kalibroida sen jälkeen, kun se on leikattu oikeaan pituuteen.
Yksinkertainen asemointi: Koska puristusleuka tarvitsee asettaa vain liittimen sivuun, on asennus paljon helpompaa. Puristusyksiköt ovat helposti käännettävissä sopivaan suuntaan ja siistin asennuksen varmistaa yksiköiden kulmaohjaus 45 asteen välein.

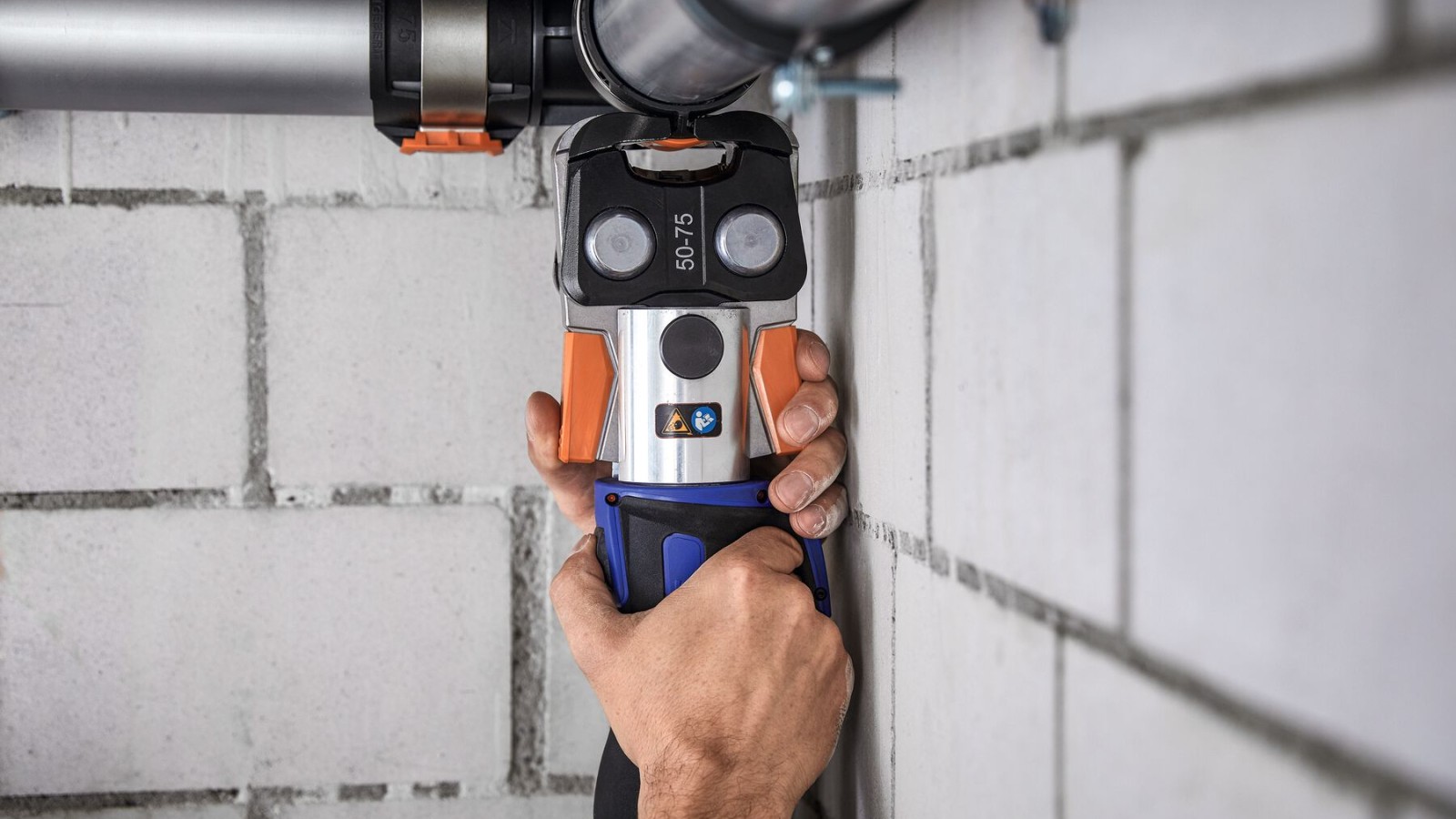

Asennus ahtaissa tiloissa: Enää ei ole tarpeen saada puristusleukoja putken ympärille – riittää, kun leuka asetetaan liittimen sivussa olevaan puristusyksikköön. Tämä helpottaa työskentelyä kulmissa ja ahtaissa paikoissa.

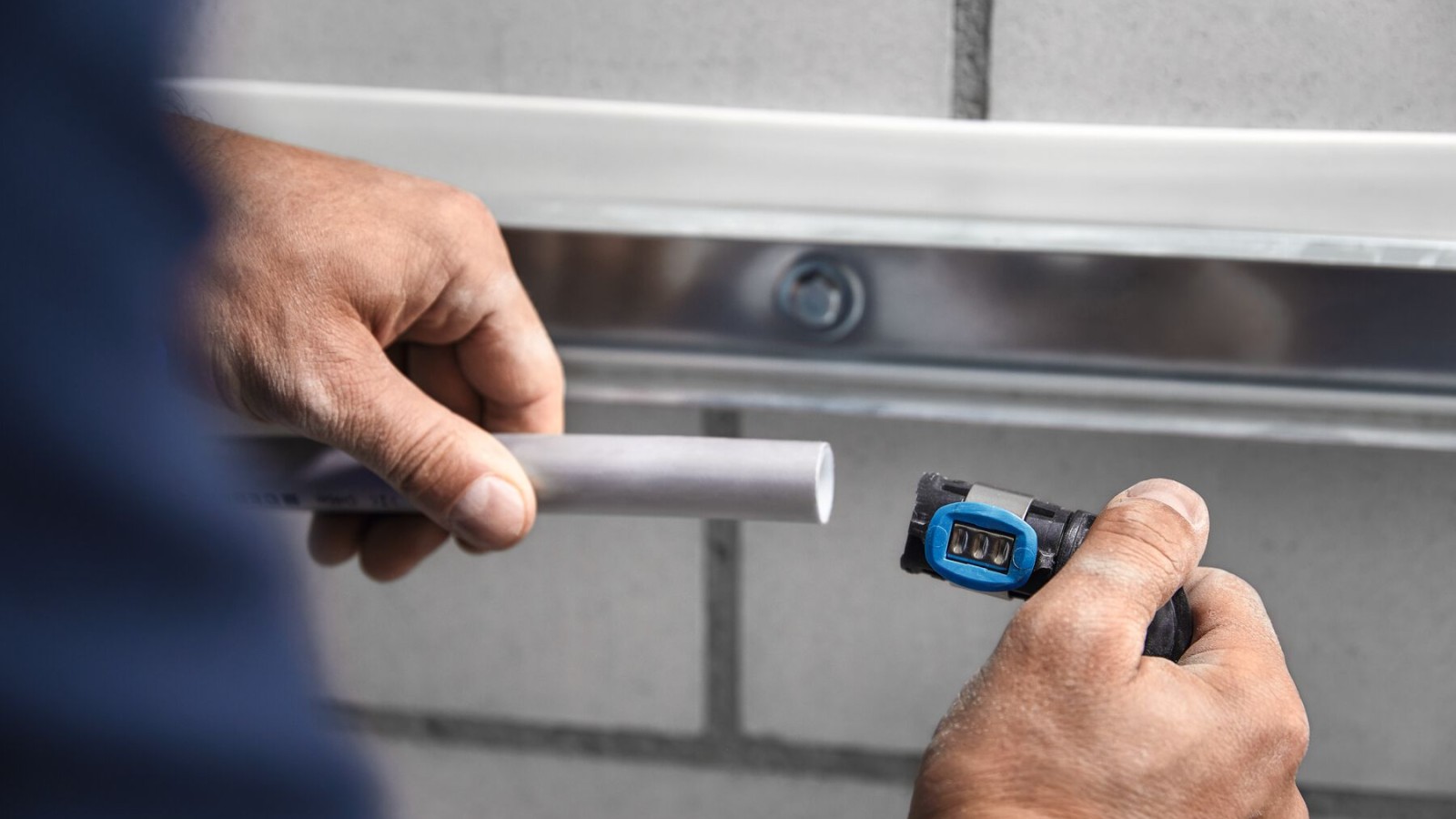

Ei kalibrointia tai jäysteenpoistoa: Katkaise oikeaan pituuteen ja liitä. Jos putki ei ole täysin pyöreä, Geberitin kalibrointityökalu voi korjata sen muodon.
Vähemmän työkaluja
Kokojen d16 - d75 asennuksen voi hoitaa vain kahdella puristusleualla. Leukoja ei tarvitse vaihtaa usein ja rakennustyömaalla tarvittavat työkalut jäävät minimiin.

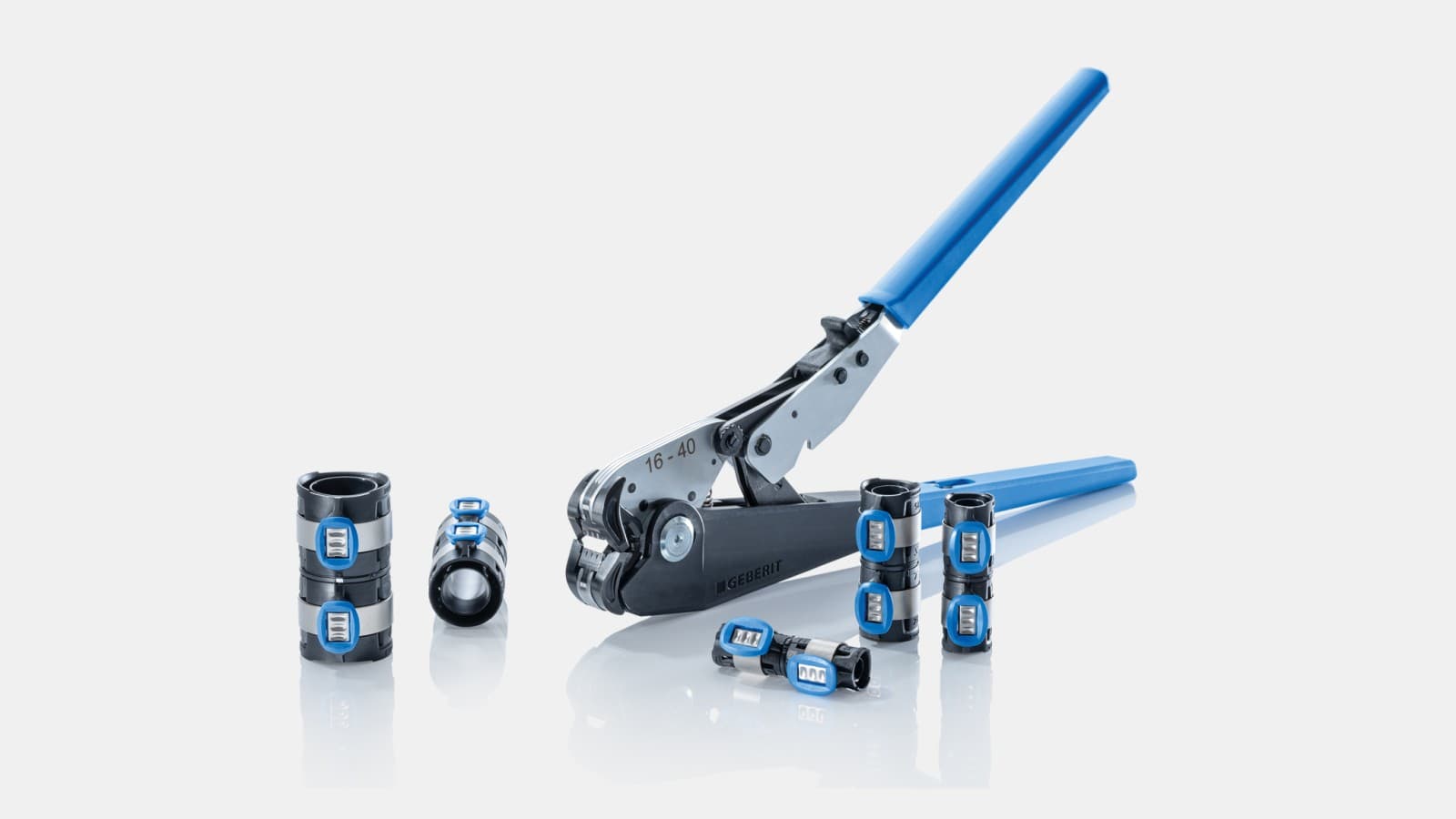

Mitat d16 - d40 voidaan puristaa käsikäyttöisillä puristuspihdeillä. Tämä mahdollistaa kokonaisen kerrostalon asennuksen ilman verkkovirtaa tai ladattavia akkuja.

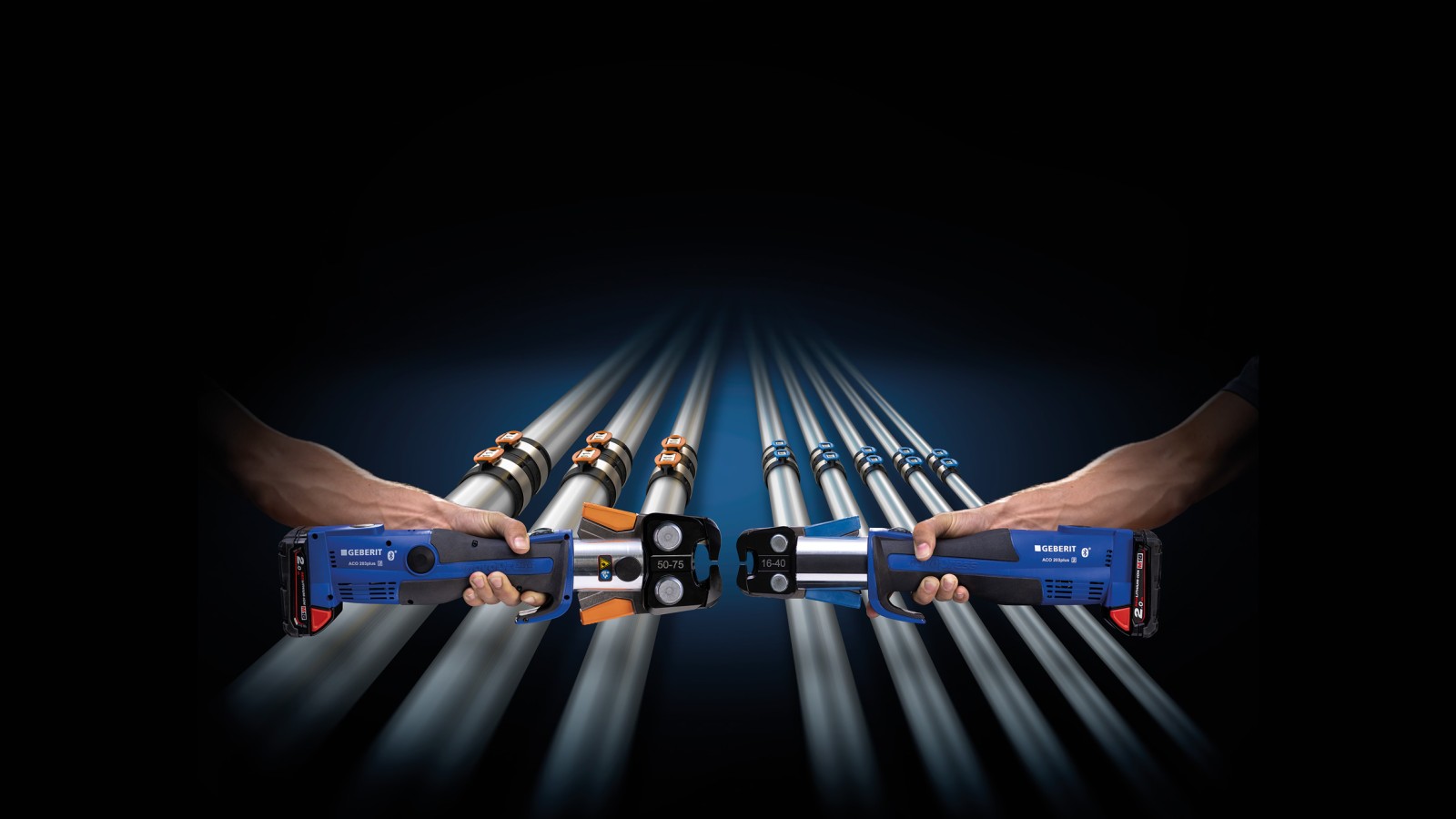

Putkikoot ja sopivat puristusleuat tunnistaa helposti puristusindikaattorin väristä, mikä selkeän yhteensopivuuden ja vähentää sekaantumisriskiä.

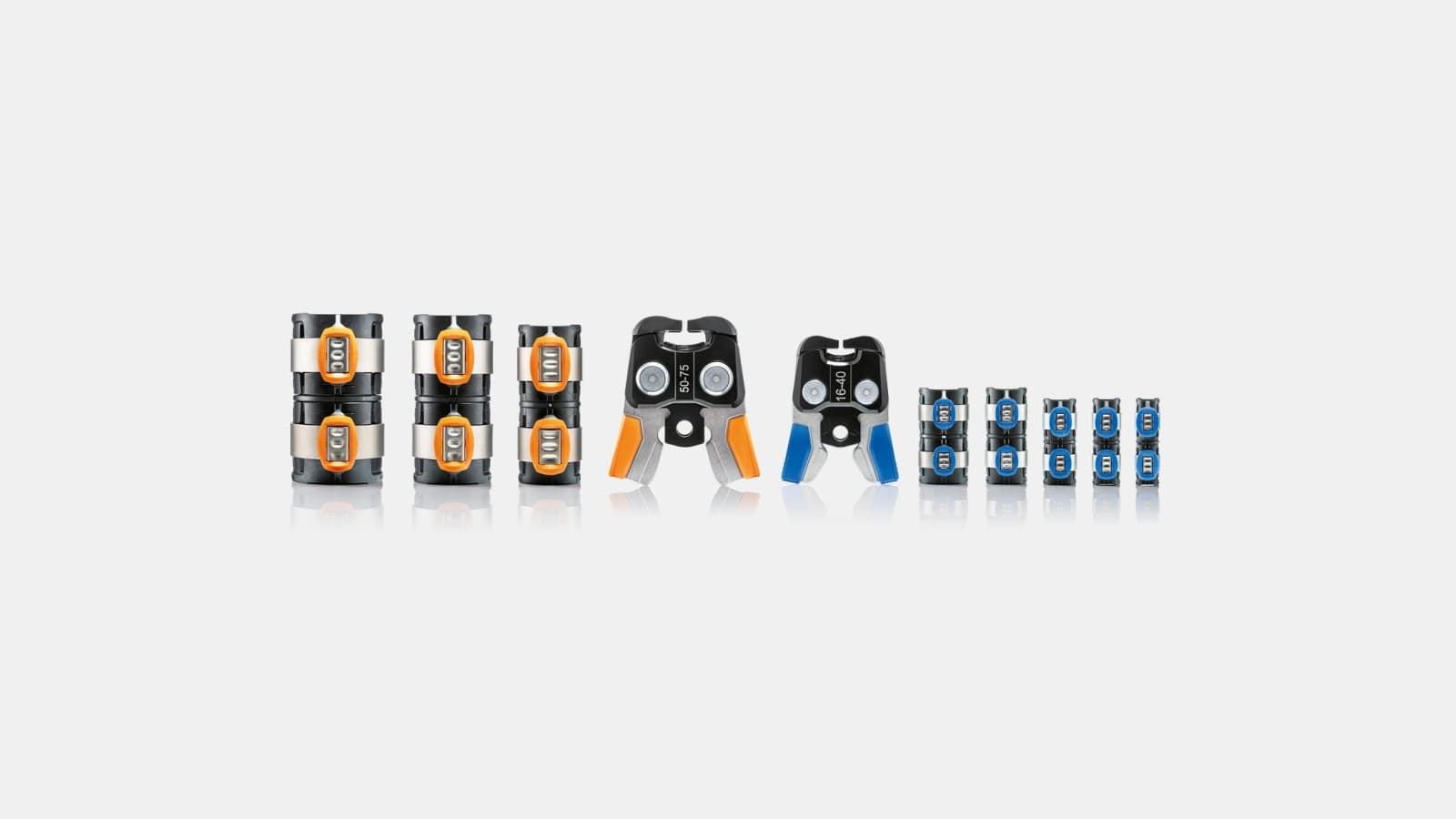

Ei jatkuvaa työkalujen vaihtoa: tarvitaan vain kaksi puristusleukaa kahdeksalle koolle, d16:sta d75:een. Näin asennus sujuu ilman jatkuvaa leukojen vaihtoa.
Käsikäyttöisillä puristuspihdeillä voi puristaa viittä eri kokoa eikä se vaadi verkkovirtaa eikä ladattavia akkuja.
Putkikoot ja sopivat puristusleuat tunnistaa helposti puristusindikaattorin väristä. Näin asentaja voi valita intuitiivisesti oikean työkalun.
Turvalliset liitokset varmasti
Geberit FlowFit -järjestelmän avulla turvallinen asennusprosessi on
selkeästi nähtävillä. Liittimessä on tarkistusaukko, josta on nähtävissä
oikea putken pistosyvyys.

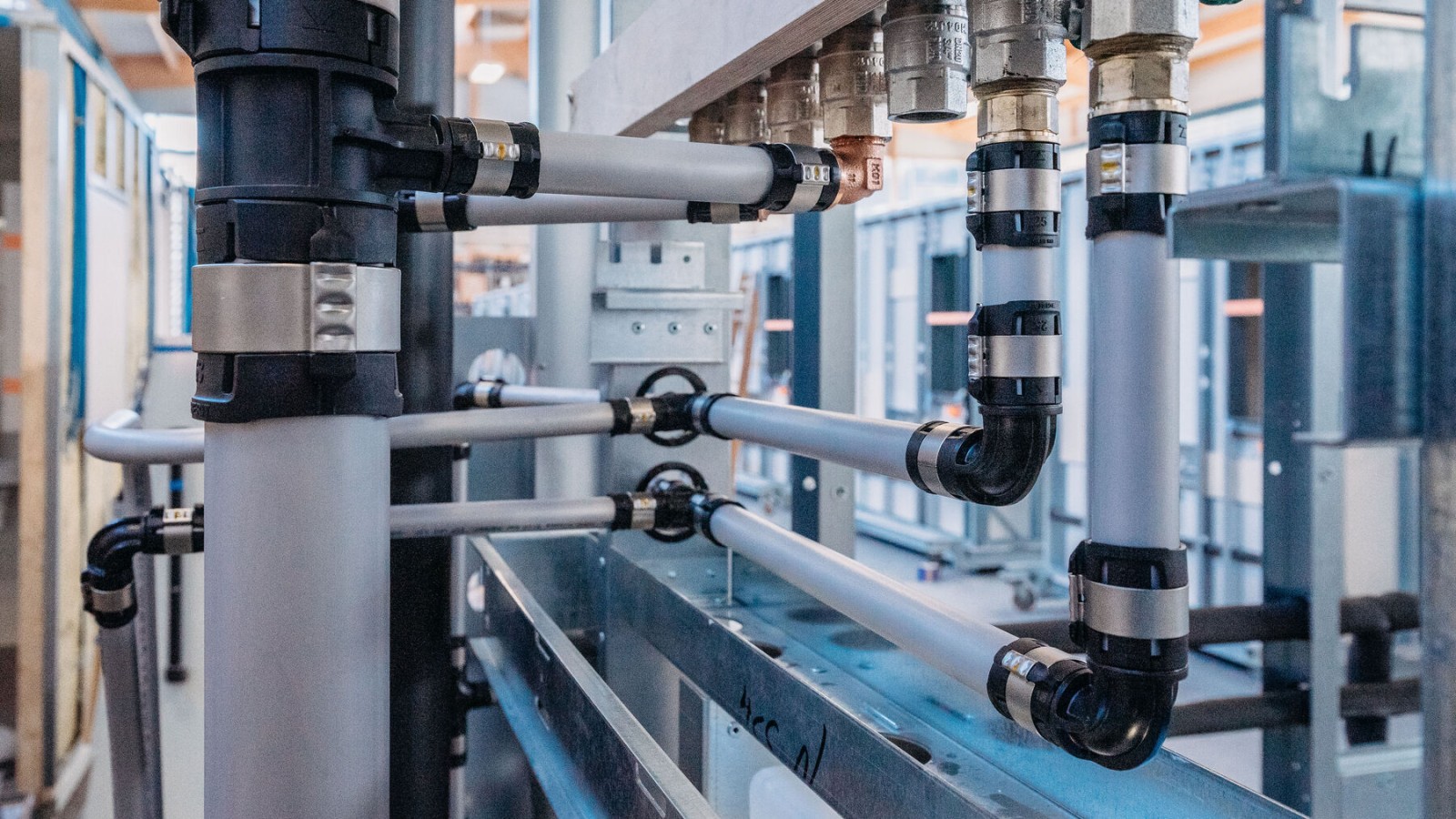

Värillinen puristusindikaattori irtoaa vasta, kun puristus on tehty onnistuneesti. Puristamattomat liitokset näkyvät välittömästi silmämääräisen tarkastuksen aikana.

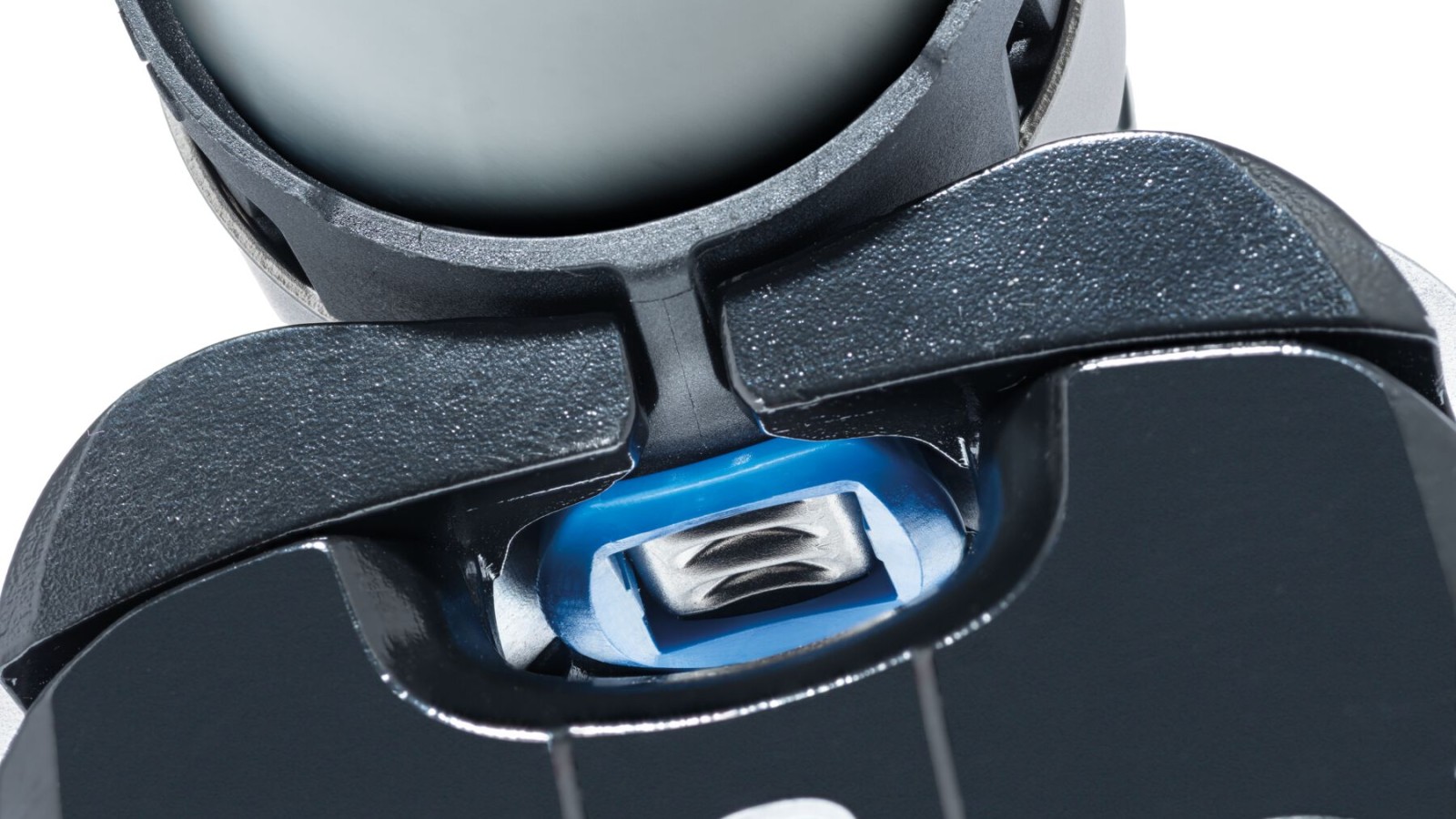

Puristusleuka ja puristusindikaattorilla varustettu puristusyksikkö sopivat
täydellisesti yhteen. Täydellinen yhteensopivuus estää väärät puristukset,
jotka johtuvat leukojen väärästä asemoinnista.
Ei enää epäonnistuneita puristuksia: puristusindikaattorit auttavat asettamaan puristusleuat paikoilleen helposti. Tämä poistaa käytännössä riskin virheellisestä asemoinnista johtuvan epäonnistuneen puristuksen.

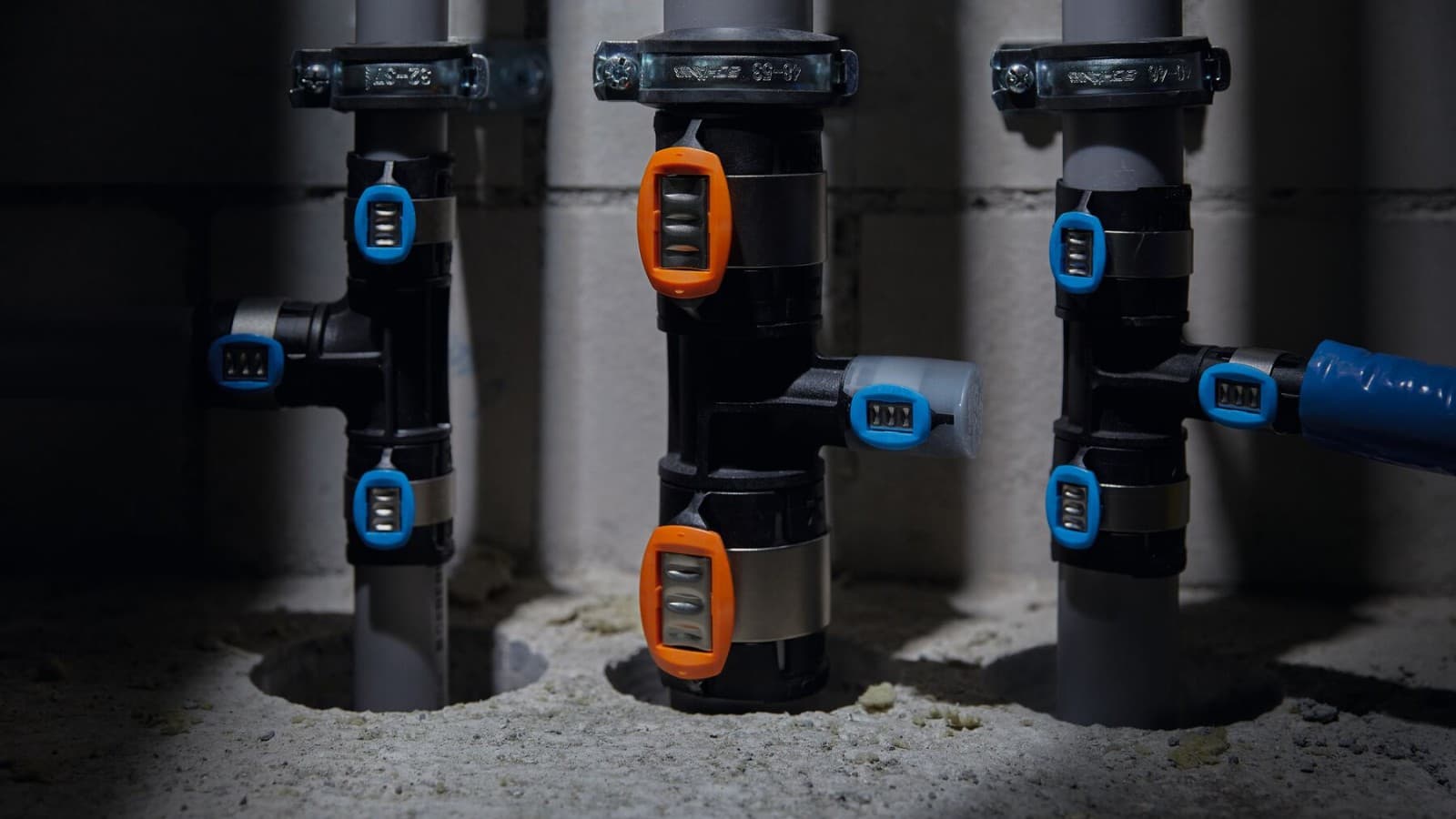

Puristamattomat liitokset ovat selvästi havaittavissa: Jopa pimeissä nurkissa on helppo huomata puristusindikaattoreista onko liitos puristettu vai puristamaton.

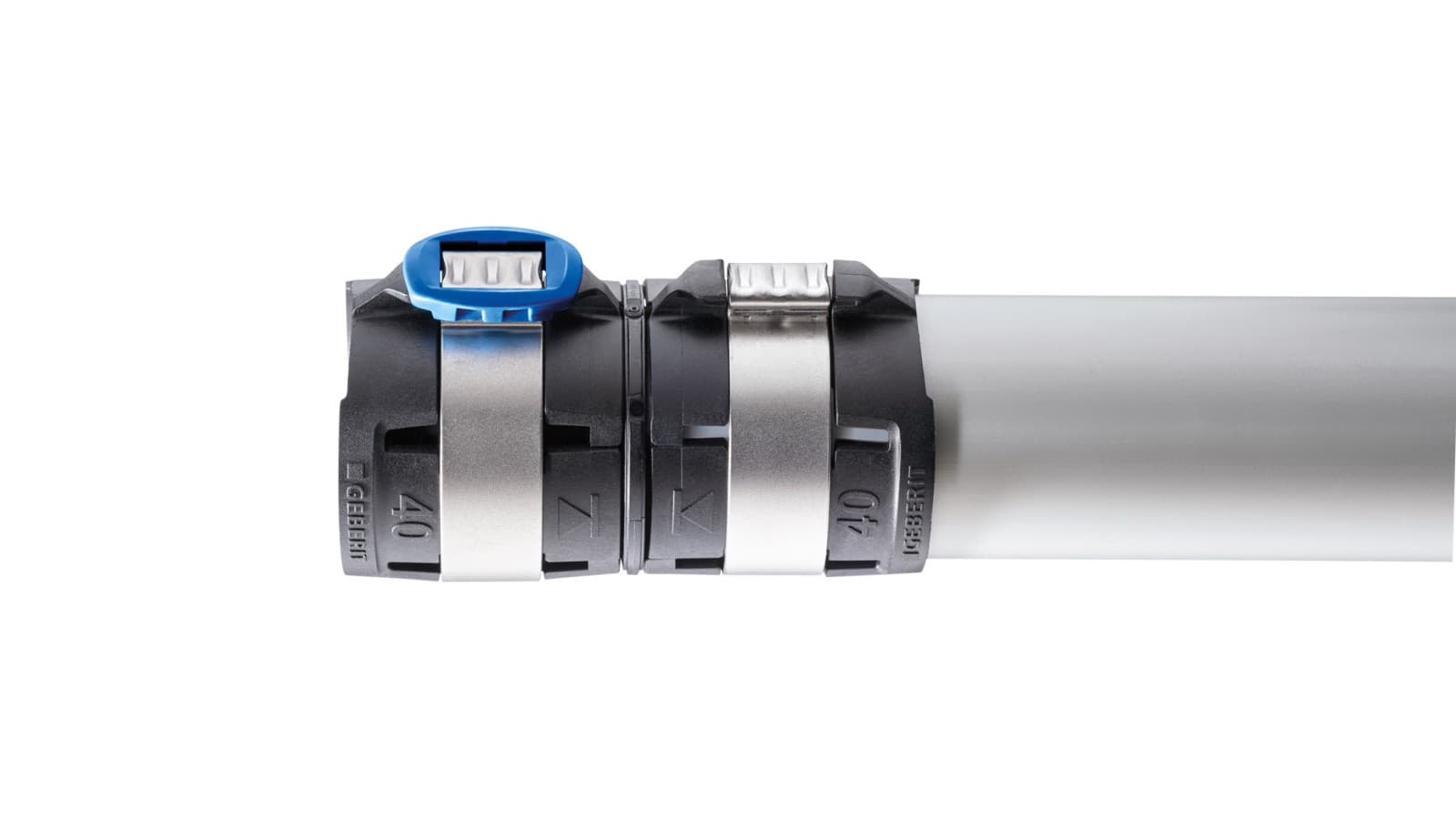

Luotettava asennussyvyyden tarkistus: tarkastusaukon ansiosta asentajat voivat selvästi todeta, onko putki asennettu kokonaan ja oikein.
Ei turhia painehäviöitä
FlowFit-liittimien virtausoptimoidun muotoilun ansiosta painehäviöt ovat minimimaaliset. Vesi virtaa pienemällä painehäviöllä koko putkijärjestelmän läpi käyttöpisteelle. Tämän ansiosta on mahdollista suunnitella ja asentaa koko putkijärjestelmä pienemmillä putkikoilla.
Lisäetuna: projekti sujuu nopeammin ja putkistossa tarvitaan vähemmän vettä eikä vesi jää näin ollen myöskään seisomaan putkistoon. FlowFit-järjestelmällä on siis mahdollista suunnitella ja työskennellä taloudellisemmin ja samaan aikaan parantaa käyttövesihygieniaa.
Kaikki Geberit FlowFit -liittimet, mukaan lukien kierreliittimet ja putket, ovat suojatulpilla suojattuja sekä likaantumista että kuljetusvahinkoja vastaan.

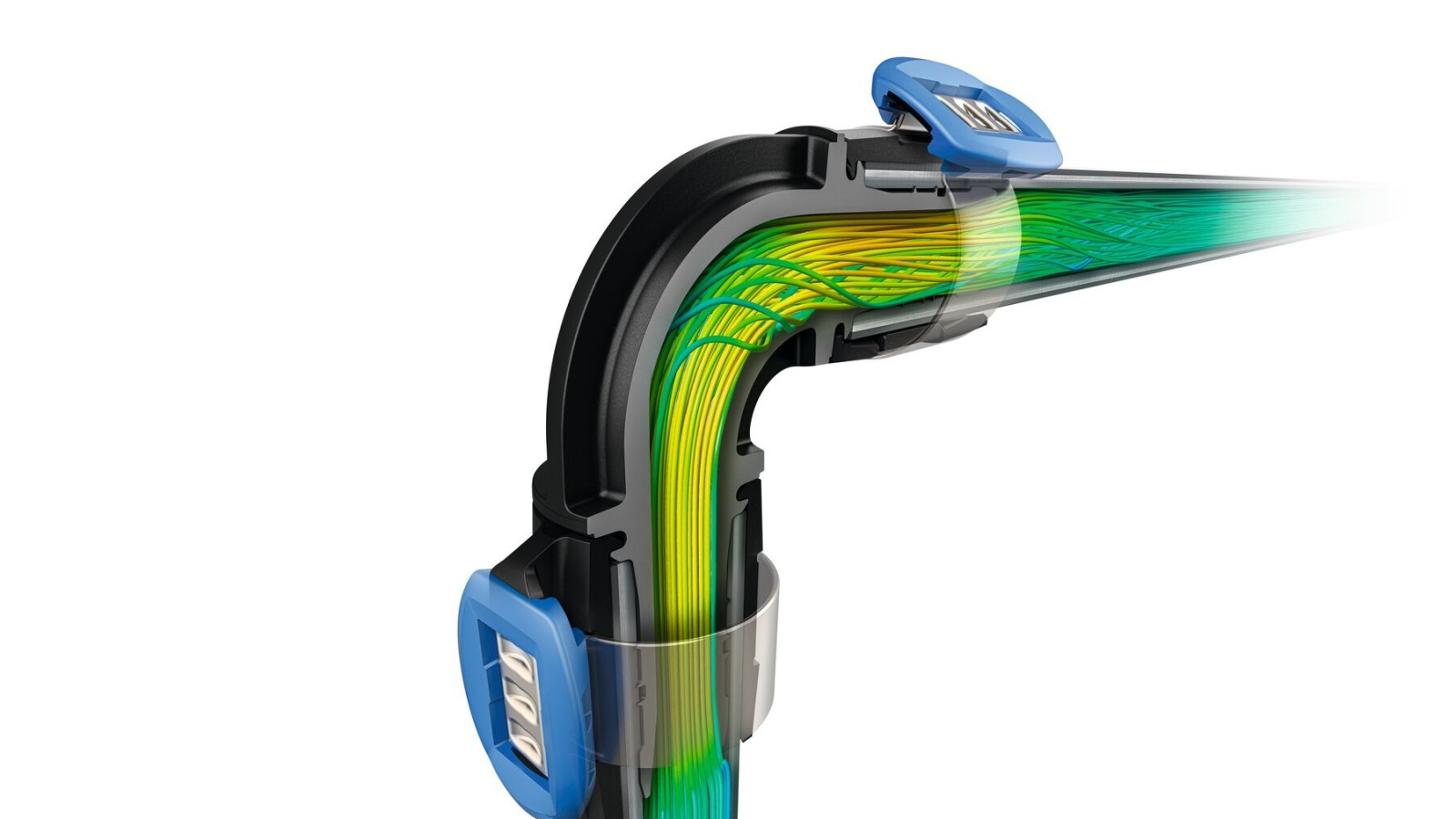

Painehäviöoptimoitu syöttöjärjestelmä: Juomavesilaitteisto voidaan toteuttaa pienemmillä putkikokoluokilla kuin koskaan aikaisemmin, jolloin painehäviöt ovat minimaaliset. Tämä johtaa parempaan käyttövesihygieniaan, materiaalisäästöihin ja asennustyön vähenemiseen.

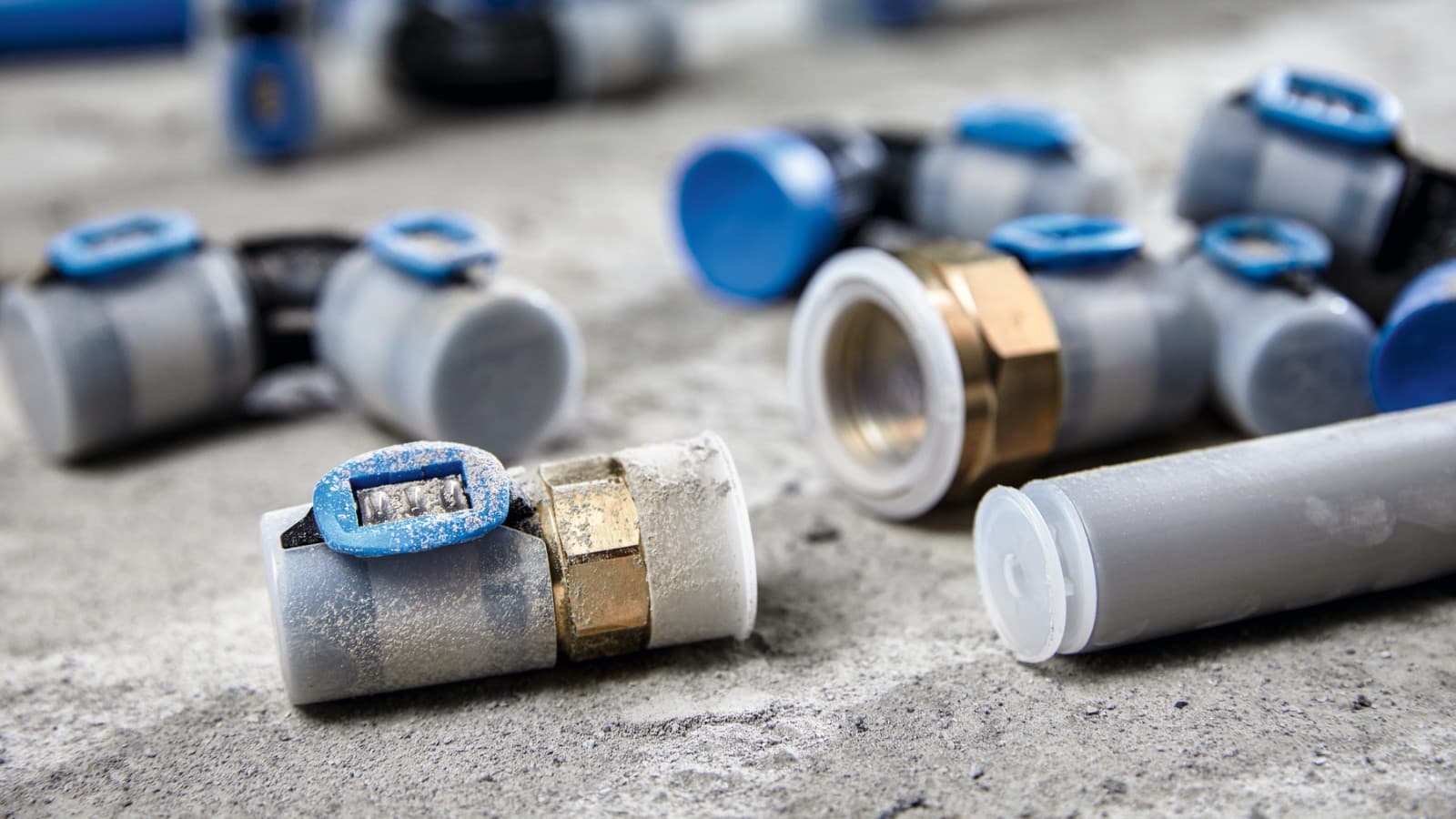

Suojaa hiukkasia ja epäpuhtauksia vastaan: Kaikki Geberit FlowFit -liittimet, mukaan lukien kierreliittimet ja putket, ovat suojattu suojatulpilla likaa ja kuljetusvahinkoja vastaan.
Geberit FlowFit yhdellä silmäykssellä
Tiedot
Valikoiman yleiskuvaus
- 8 kokoa d16 - d75
- Noin 500 liitintä ja osaa
- Monikerrosjärjestelmäputket (ML), saatavana myös sojakuorella tai polyeteenivaahdosta valmistetulla eristeellä
- Geberit-järjestelmäputki (PB), saatavana myös suojaputkessa
- Laaja valikoima liittimiä muiden valmistajien järjestelmiin
Koot
| DN | Mitat d x s (mm) |
|---|---|
| 12 | 16 x 2.0 |
| 15 | 20 x 2.0 |
| 20 | 25 x 2.5 |
| 25 | 32 x 2.8 |
| 32 | 40 x 3.0 |
| 40 | 50 x 3.8 |
| 50 | 63 x 4.0 |
| 65 | 75 x 4.6 |
Liittimet
Liittimet

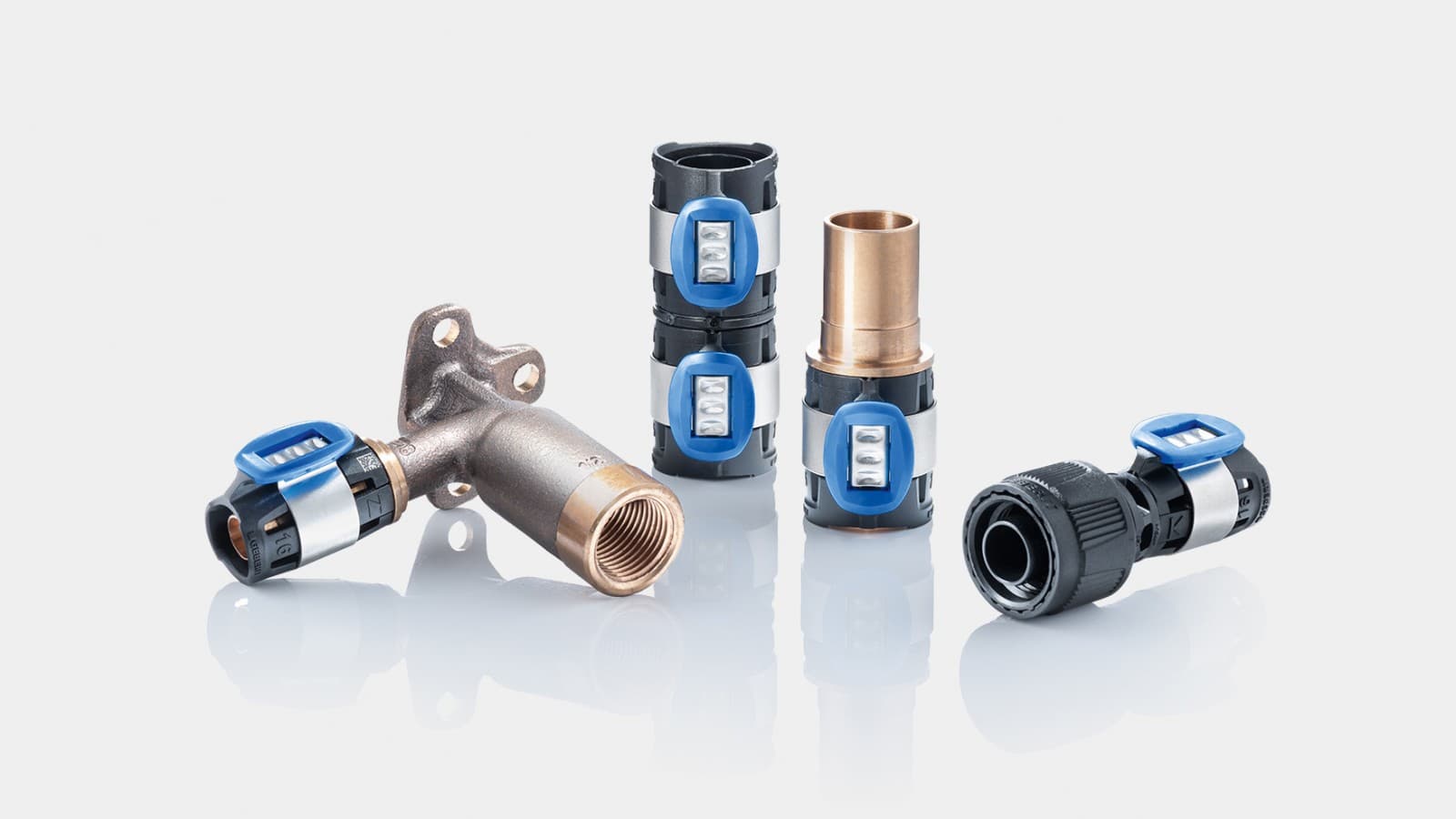

Kattava valikoima
Geberit FlowFit tarjoaa kattavan valikoiman PPSU:sta, punametallista ja lyijyttömästä piipronssista valmistettuja liittimiä. Valikoimasta löytyy sekä standardi- että erikoisliittimiä.
Helposti yhdistettävä

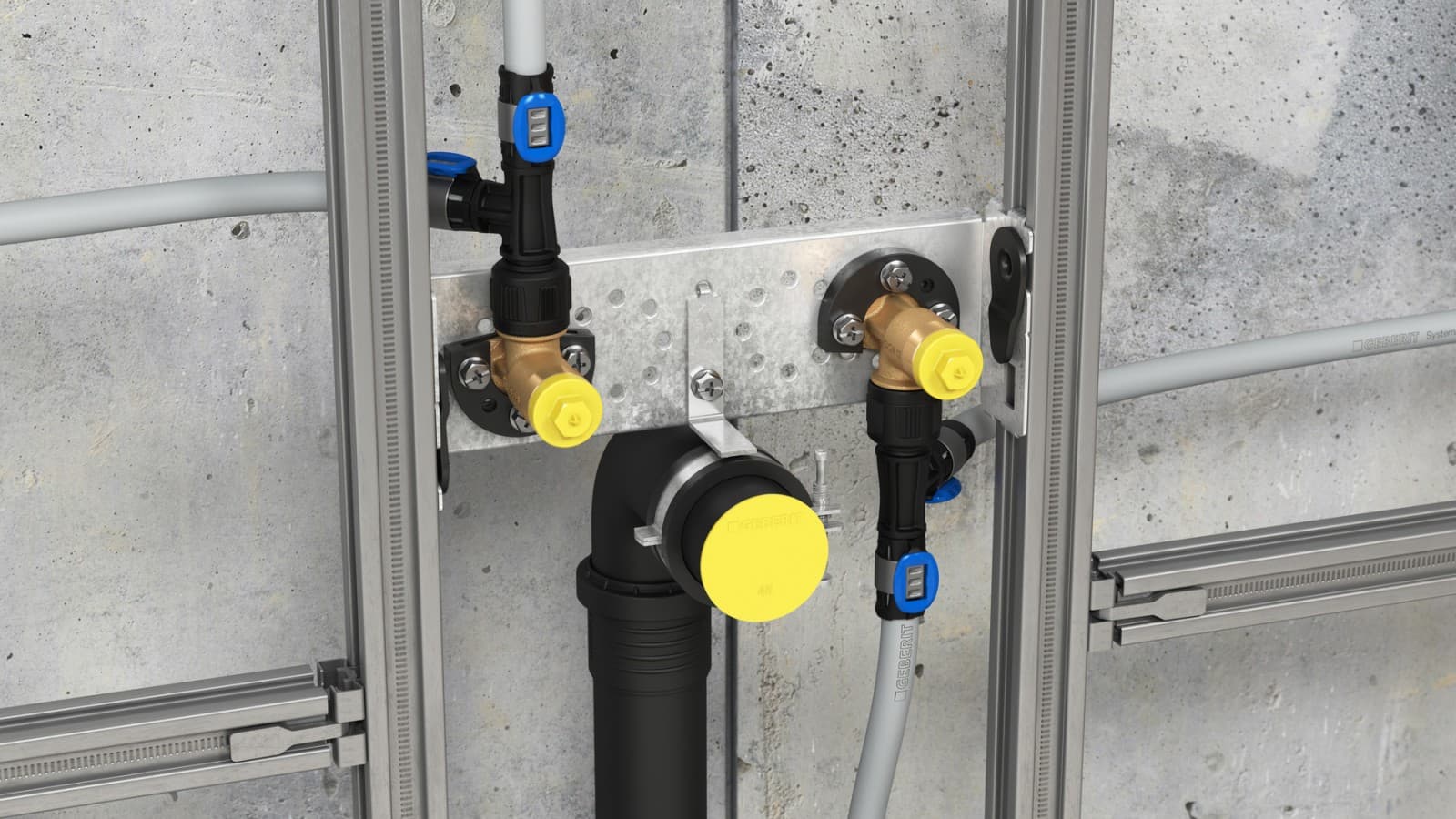

Geberit FlowFit voidaan liittää ilman työkaluja kaikkiin Geberit-hanoihin ja liittimiin MasterFix-adapterilla. Liitos voidaan avata jopa vuosienkin käytön jälkeen.
Suoraviivaisia yhdistelmiä

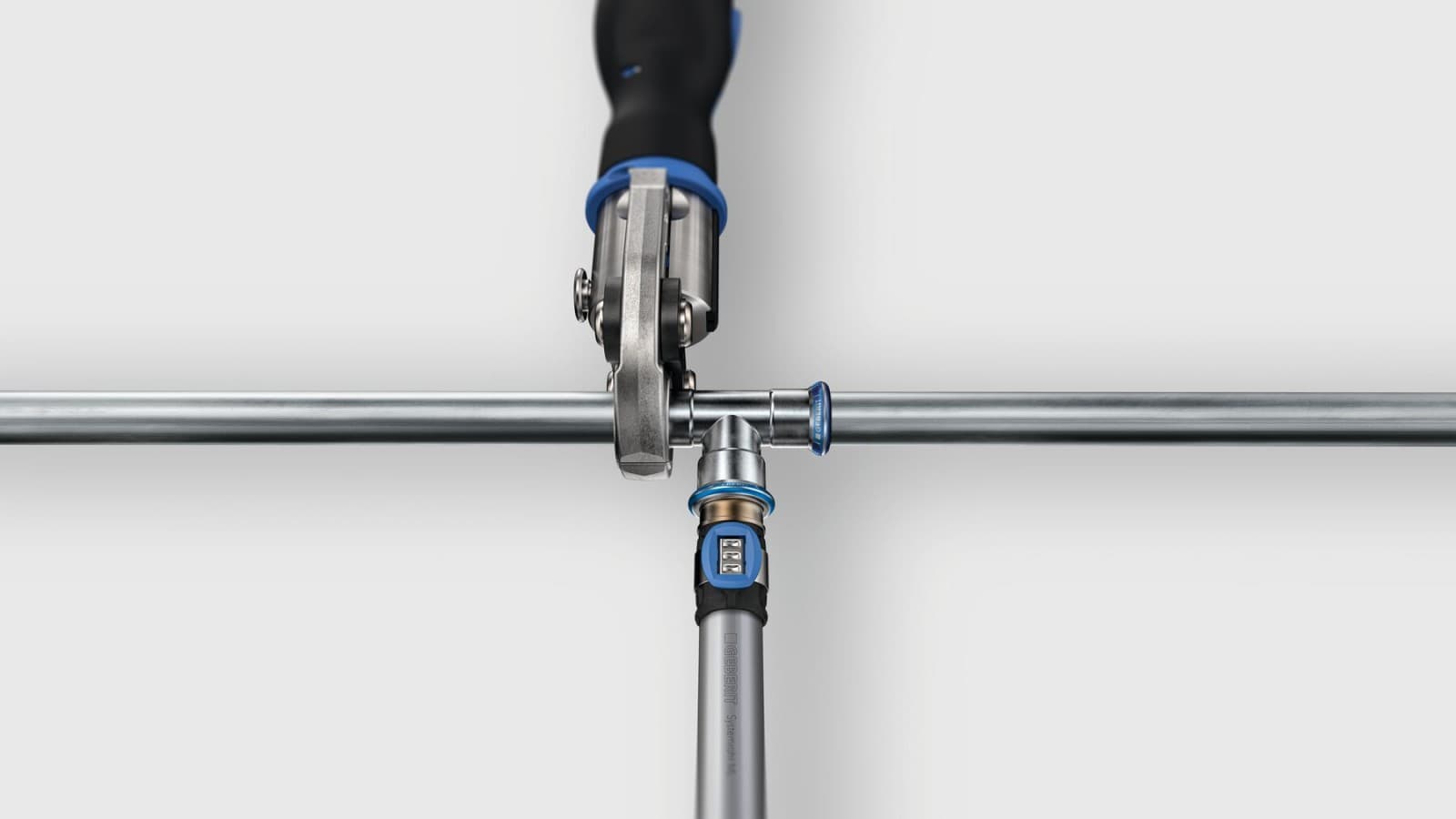

Geberit FlowFit -järjestelmä voidaan yhdistää Geberit Mapress -järjestelmään valmiilla muunnoskappaleilla.
Geberit FlowFit universaali liitinmuhvi muiden valmistajien järjestelmiin
Nyt on saatavana myös Geberit FlowFit universaali -liitinmuhvi, joka mahdollistaa tehokkaan kytkennän eri valmistajien järjestelmien välillä. Kuusi liitintä kolmessa eri koossa mahdollistavat mutkattoman asennuksen Geberit FlowFitin ja toisen valmistajan järjestelmän kanssa.
Tutustu uuteen Geberit FlowFit universaaliin -liitinmuhviin tästä
Putket

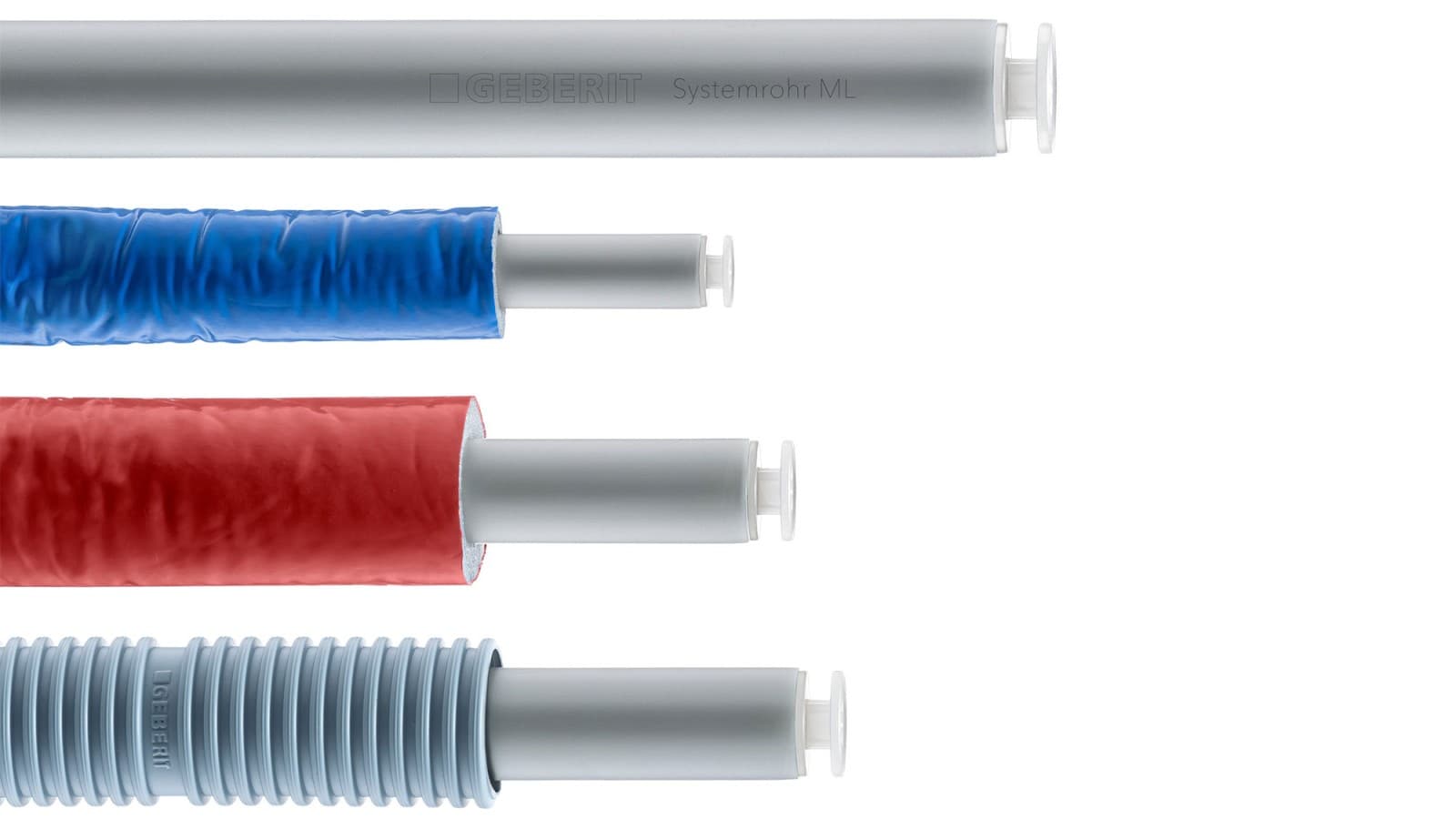

Geberit FlowFit -järjestelmäputki, ML
- Monikerrosjärjestelmäputket kaikkiin sovelluksiin
- Kevyt ja vakaa
- Saatavilla kankena putkiko'oille d16 - d75
- Suojakuorella tai polyeteenivaahdosta valmistetulla eristeellä putkiko'oille d16 ja d20
- Eristettä on saatavilla eri paksuuksilla, jossa on kestävä punainen tai sininen kalvopäällyste
- Putken päissä olevat suojatulpat estävät lian ja bakteerien pääsyn putken sisään ennen asennusta
- Saatavilla kieppinä ko'oissa d16 - d32

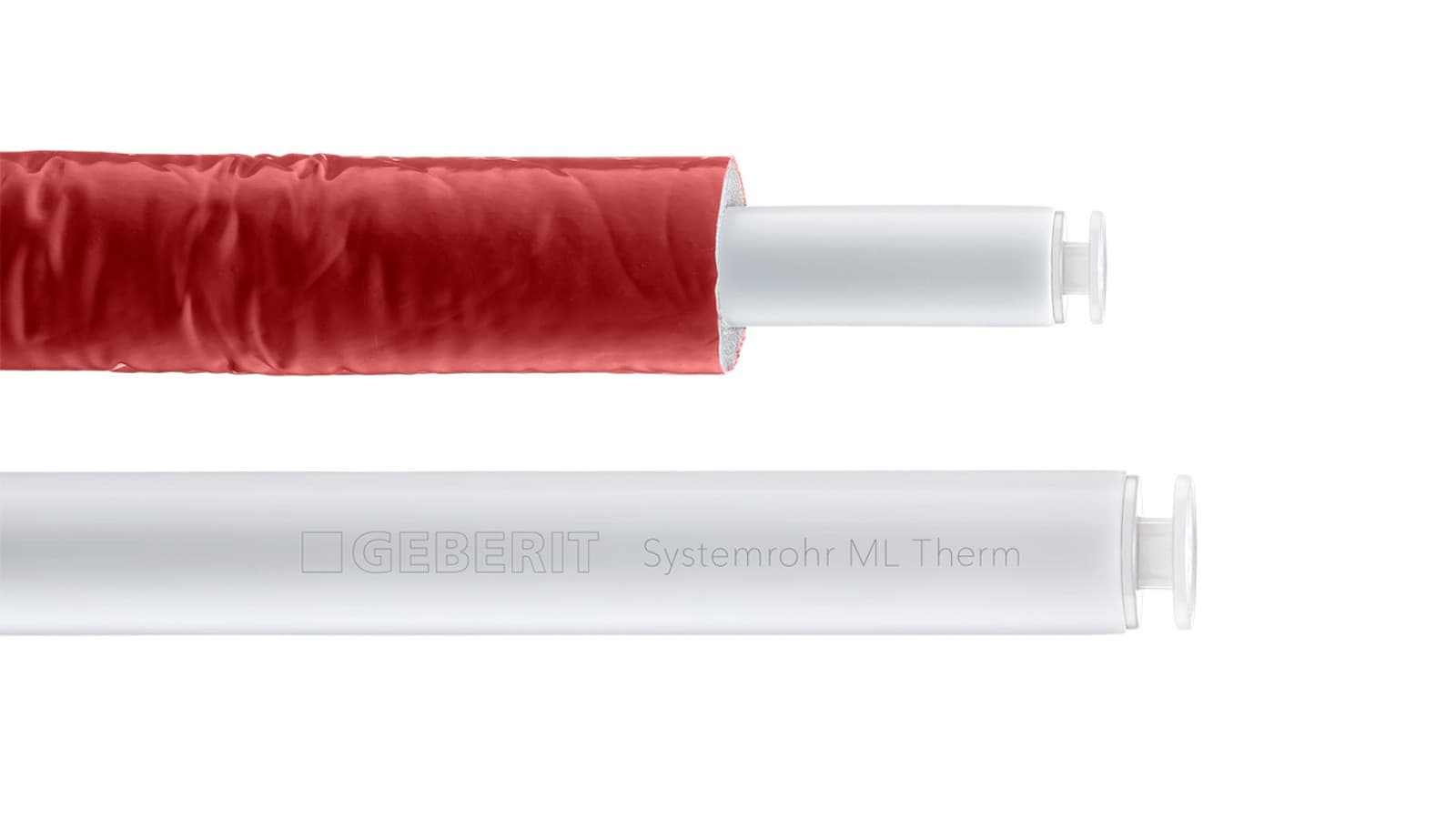

Geberit FlowFit -järjestelmäputki, ML Therm
- Lämmitysjärjestelmiin
- Saatavana kiepillä ko'oissa d16 - d25
- Esieristettynä polyeteenivaahtomuovilla ko'oille d16 ja d35, jossa kestävä punainen kalvopäällyste

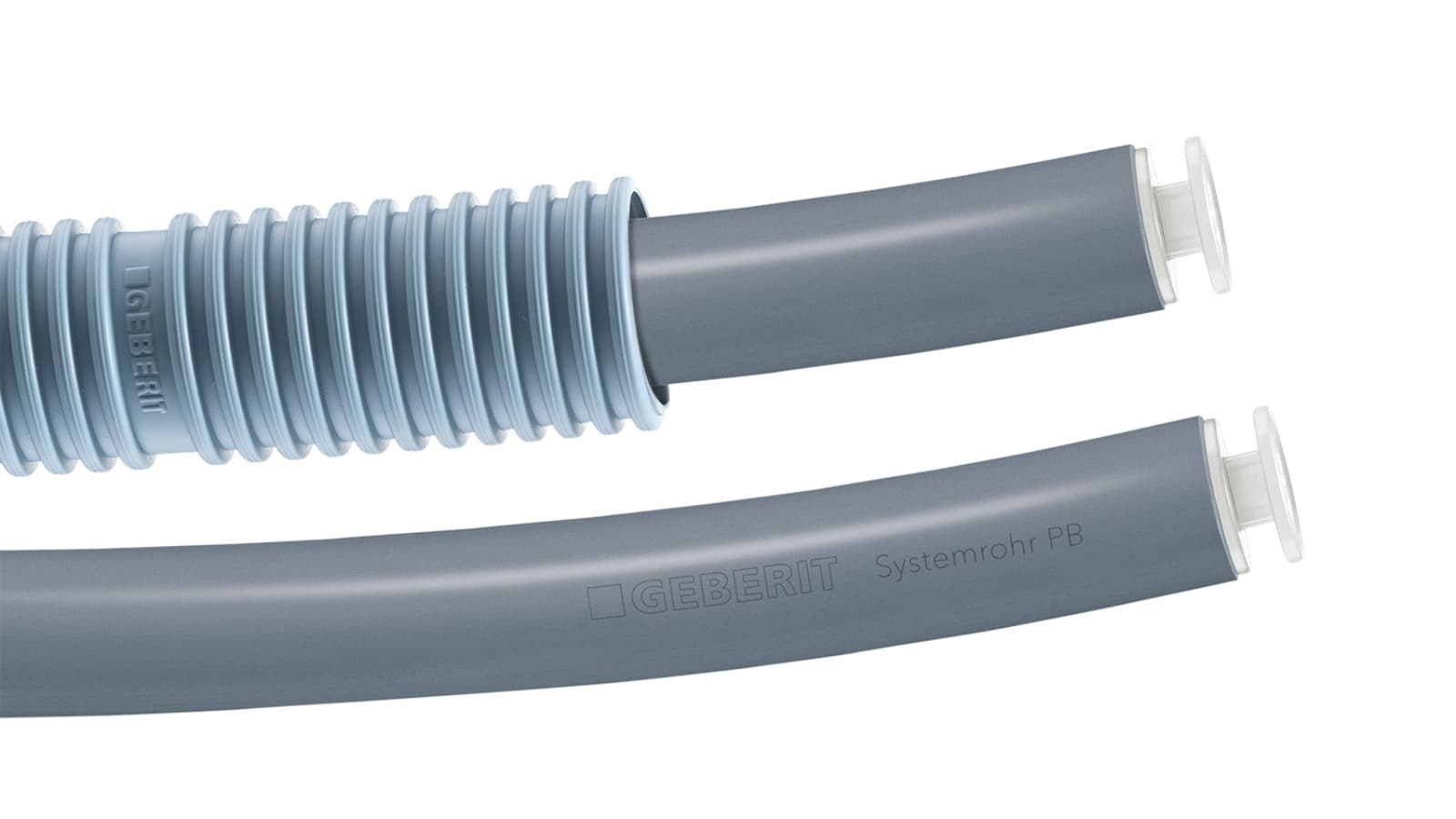

Geberit-järjestelmäputki, PB
- Joustava, kokonaan muovinen putki
- Saatavilla olevat koot: 16, 20 ja 25 mm
- Saatavana myös suojaputkessa
- Saatavana kiepillä
Ympäristöselosteet EPD
Ympäristöselosteet EPD
Ympäristöselosteet (EPD) luovat läpinäkyvyyttä ja mahdollistavat tuotteiden vertailun niiden ympäristövaikutusten osalta.
Standardin EN 15804 mukainen EPD-raportti on saatavilla Geberit FlowFit -järjestelmälle.
Alla olevat ympäristöselosteet ovat saatavilla vain englanniksi.
- Geberit FlowFit -putket, ML
- Geberit FlowFit -putket, PB
- Geberit FlowFit -liittimet, muoviset
- Geberit FlowFit -liittimet, metalliset
Asennus
Nopea opastus asennukseen
Geberit FlowFit -syöttöjärjestelmä Katso tekniset tiedot tuotetietojen takaa
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Hyödyllisiä työkaluja suunnittelun avuksi
Geberit-yhtiön BIM-tiedot Autodesk® Revit® -ohjelmaan
Arkkitehdit ja LV-suunnittelijat kohtaavat lukuisia haasteita digitaalisessa suunnittelussa BIM-objektien kanssa. Geberit BIM Plug-in -liitännäisellä Geberit tarjoaa innovatiivisen ratkaisun teknisten rakennusjärjestelmien digitaaliseen suunnitteluun. Lataa Geberit-tuotteiden BIM-sisältö maksutta Autodesk® Revit® -ohjelmaan.
Geberit ProPlanner
Geberit ProPlanner -suunnitteluohjelman avulla voimme yhdessä suunnitella toimivat ja tarkoituksen mukaiset putkisto- ja saniteettijärjestelmät projektiisi.
Tutustu samankaltaisiin tuotteisiin
Geberit Mepla
Geberit Mepla -monikerrosputki ja -puristusjärjestelmä soveltuu erinomaisesti käyttövesi-, paineilma-, lämmitys- ja ilmastointisovelluksiin.
Geberit-syöttöjärjestelmien työkalut ja tarvikkeet
Geberit-puristusleuoilla, -puristuskauluksilla ja -välileuoilla toteutat hyväksytyt puristusliitokset. Näitä työkaluja käytetään järjestelmähyväksyntöjen perustana.
Syöttöjärjestelmät
Nykyaikaisiin rakennuksiin tarvitaan vettä, lämpöä, energiaa ja raitista ilmaa. Geberit tarjoaa tähän laajan valikoiman luotettavia ja kestäviä ratkaisuja.

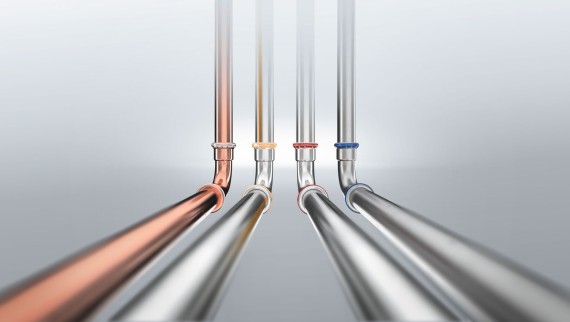

Geberit Mapress
