Uusi Geberit BIM plug-in BIM-sisältö yksinkertaiseen LV-suunnitteluun
Arkkitehdit ja LV-suunnittelijat kohtaavat lukuisia haasteita digitaalisessa suunnittelussa BIM-objektien kanssa. Näitä ovat muun muassa oikeiden tietojen etsiminen, joka vie paljon aikaa, sekä vanhentuneen tai virheellisen BIM-sisällön käsittely.
Geberit BIM Plug-in -liitännäisellä Geberit tarjoaa innovatiivisen ratkaisun teknisten rakennusjärjestelmien (mekaaniset, sähköiset ja putkistojärjestelmät) digitaaliseen suunnitteluun.
Geberit BIM Plug-in -liitännäinen Autodesk Revit® -suunnitteluohjelmalle yhdistää saumattomasti asennusjärjestelmien laskentatyökalun ja Geberit Pluvia -järjestelmän yhdeksi integroiduksi ratkaisuksi. Geberit BIM Plug-in helpottaa ja tehostaa LV-suunnittelua.
Jos sinulla tulee kysyttävää BIM plug in -sovelluksestamme, otathan yhteyttä tekniseen tukeemme joko sähköpostilla tekninentuki@geberit.com tai puhelimitse 010 662 304.
Miksi valita Geberit BIM Plug-in?
Kevyet ja kätevät BIM-objektit
Pienempi tietomäärä säästää tietokoneen kapasiteettia ja tehostaa suunnittelua.
Valmistajaneutraalit tarjouskilpailut
Julkisissa tarjouskilpailuissa tiedot voidaan muuntaa velmistajaneutraaleiksi yhdellä klikkauksella.
Ajantasainen tieto
Katalogin BIM-sisältö on aina ajantasainen ja valitulle markkinalle räätälöity.
Helppo suunnittelu
Käytännölliset toiminnot yksityiskohtaisen suunnittelun ja esivalmistussuunnittelun tueksi.
Saniteettitilojen helppo asennus BIM Plug-in -versiolla Autodesk® Revit® -ohjelmalle
Saniteettitilojen suunnittelu on Geberit BIM Plug-in -liitännäisen avulla erittäin helppoa – aina asennusvaiheesta valmiiseen kylpyhuoneeseen asti. Toiminnallisuuden ja tuotevalikoiman osalta se on kattava suunnittelu- ja laskentatyökalu.
Koska suunnitteluohjelma sisältää myös kylpyhuonekeramiikan – ja kalusteet, se helpottaa kokonaisvaltaista suunnittelua arkkitehtuurista LVI-suunnitteluun ja sisustussuunnitteluun.
Kehittyneet toiminnot helpottavat tehokasta, mallipohjaista esivalmistusta ja tarjoavat mahdollisimman suuren vapauden esivalmistettavien komponenttien sijoittelussa.
Julkiset hankkeet kilpailutetaan usein valmistajaneutraalisti. Tästä syystä Geberit BIM -sisältö voidaan muuttaa valmistajaneutraaliksi yksinkertaisesti yhdellä klikkauksella.
Saatavana olevat moduulit
Geberit BIM Plug-in tarjoaa neljä moduulia, jotka tukevat ammattilaisia digitaalisessa LV-suunnittelussa. Nämä toiminnot ovat käytettävissä suoraan Autodesk Revit -ohjelmiston kautta.
Geberit BIM Plug-in asennetaan automaattisesti oikeaan ohjelmakansioon sen lataamisen jälkeen. Kun käynnistät Revit-sovelluksen uudelleen, Geberit BIM Plug-in näkyy Lisäosat-välilehdessä, josta se voidaan avata.
Katalogi-moduuli: Suora pääsy ajantasaiseen Geberit-tuotteiden maa- ja kielikohtaiseen sisältöön
Katalogimoduuli tarjoaa käyttäjille suoran pääsyn kaikkiin Geberitin BIM-sisältöihin. Sisältö on aina ajan tasalla. Enää ei tarvitse etsiä BIM-sisältöä työläästi eri verkkosivustoilta. Katalogimoduuli sisältää laajan valikoiman tuoteryhmiä, kuten putkijärjestelmät, asennusjärjestelmät sekä keraamiset tuotteet ja kylpyhuonekalusteet.
Tämä moduuli tarjoaa myös pääsyn kaikkiin tuotteeseen liittyviin asiakirjoihin.
Toiminnot:
- Suora pääsy Geberit-tuotteiden ajantasaisiin ja markkinakohtaisiin BIM-objekteihin.
- Tuotteet on nopeasti löydettävissä tuotenumerohaulla
- Suora linkki Geberit-tuoteluetteloon lisätietoja varten
- Autodesk Revit -tuotevalikoimat tuotetasolla
- Geberit BIM -objektit 25 kielellä
- Suunnittelun muuntaminen valmistajaneutraaliksi yhdellä klikauksella julkisten hankkeiden tarjouskilpailuja varten
Asennuselementti-moduuli: Geberit Duofix ja Geberit GIS -elementeille
Moduuli mahdollistaa Geberit-asennusjärjestelmien yksinkertaisen ja tehokkaan suunnittelun.
Voit suunnitella ja laskea kokonaisia tekniikkaseiniä automaattisesti ilman muita työkaluja. Tulokset sisältävät rakennuspiirustusten lisäksi myös tarkat leikkauskuvat ja materiaaliluettelot.
Toiminnot:
- Geberit GIS- ja Geberit Duofix -asennusjärjestelmien yksinkertainen suunnittelu
- Tietojen lataaminen Geberit ProPlannerin “Yksityiskohtainen 3D-suunnittelu“-moduuliin
- Laskenta perustuu ajantasaisiin Geberitin ohjeisiin ja ohjeellisiin ohjesääntöihin
- Automaattinen tuotemateriaalien, osien, tarjouspyyntölistojen, kuten myös pohjapiirroksen, yleisnäkymän ja asennuspiirrosten tulostaminen
Pluvia-moduuli: Kattoviemäröinnin laskeminen ja mitoitus
Geberit Pluvia -kattovedenpoistojärjestelmän hydraulinen laskenta voidaan laskea myös suoraan Autodesk® Revit® -ohjelmassa.
Toiminnot*:
- Hydraulinen laskenta suoraan Autodesk® Revitissä®
- Automaattinen mitoitus suunniteltuun Geberit Pluvia -kattovedenpoistojärjestelmään
- Hydraulinen sertifiointi, joka sisältää osalistat joko PDF tai Excel -muodossa
- Päivitetut säännöt, standardit ja uudet Geberit-tuotteet integroituna
- Laskenta maakohtaisten standardien tai Geberitin ohjesääntöjen mukaisesti
- Automaattinen tuloste materiaaleista, hydrauliikasta ja tarjouspyyntölistasta
*Geberit Pluvia plug-in:in käyttö vaatii olemassaolevan Geberit ProPlanner -lisenssin. Mikäli sinulla on projekti, jossa haluaisit käyttää Pluvia-kattokaivojärjestelmää, ota yhteyttä Geberit Suomen tekniseen tukeen: tekninentuki@geberit.com.
Apumoduulit: Tekevät suunnittelusta ja esivalmistuksesta helpompaa
Apumoduuli sisältää erilaisia käytännöllisiä toimintoja, jotka tekevät esivalmistelun suunniitelusta yksinkertaista ja tehokasta.
Apumoduulien toiminnot
Putken katkaisu
Putket voidaan jakaa vapaasti määriteltäviksi pituuksiksi. Oikeat liitososat sijoitetaan automaattisesti tuloksena oleviin putkien liitoskohtiin.
Elementtien merkitseminen
Valitun putkilinjan elementit voidaan numeroida ja merkitä yksilöllisellä numerolla, jotta ne voidaan järjestää esivalmistuksen aikana.
Putken leikkauksen optimointi
Tarvittavien putkien esivalmistuksen aikana syntyvän hävikin vähentämiseksi putkien leikkausoptimointitoiminto voi luoda CSV-tiedoston, joka sisältää optimaaliset leikkauspituudet.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube -velho tarkistaa Geberit Silent-Pro SuperTube -järjestelmän ja näyttää optimointiehdotuksia.
Valmistajaneutraalinäkymä
Kun tämä toiminto on aktivoitu, artikkelinumeroita, tuotenimiä ja valmistajakohtaisia tietoja ei näytetä tunnistetiedoissa.
Latauskeskus
Geberit BIM -plug-inin latauskeskus on maakohtainen. Tämä tarkoittaa, että vain kyseisellä markkinalla saatavilla olevat tuotteet näytetään.

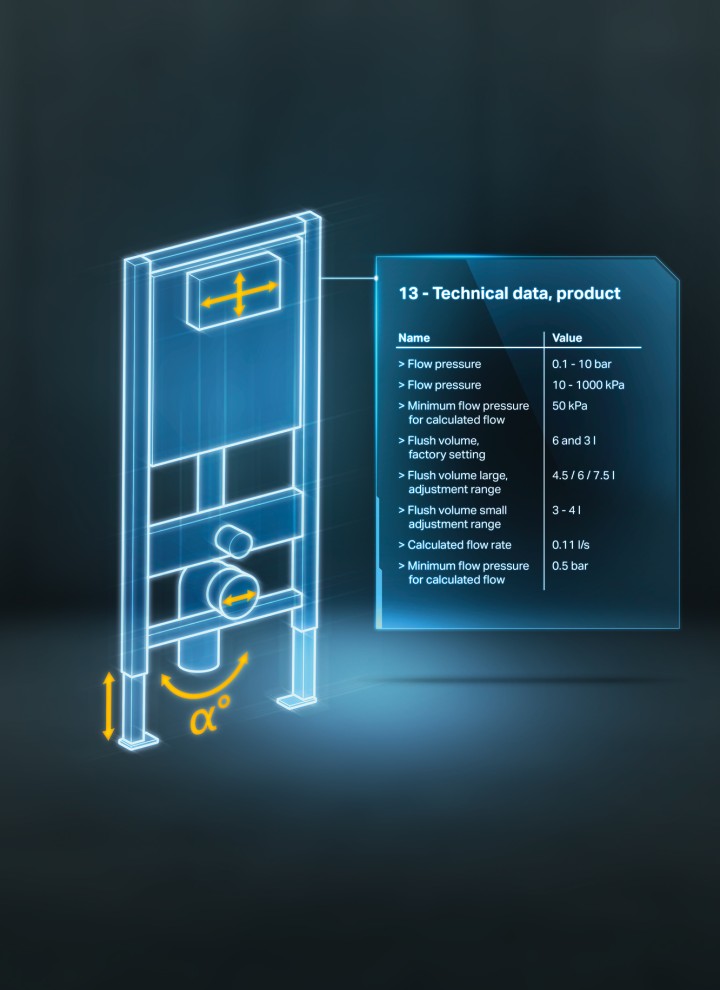

BIM-sisällön ominaisuudet Autodesk Revit -ohjelmiston kevyt data
Sovelluksen on oltava selkeä, luotettava ja mahdollisimman käytännöllinen. Siksi Geberit noudattaa omaa korkeaa BIM-sisältöstandardiaan, joka jättää kaikki vaihtoehdot avoimiksi. Hyödynnä BIM-sisältömme seuraavia erityispiirteitä:
Helppokäyttöinen geometria
CAD- ja BIM-sisällön (Revit®) geometrista monimutkaisuutta on vähennetty merkittävästi
tietokone- ja ohjelmistoresurssien säästämiseksi ja tehokkaan työnkulun helpottamiseksi.
Sisältö on aina ajan tasalla
Suora yhteys Geberitin tuotetietoihin varmistaa, että sisältö on aina ajan tasalla.
Tiedot helposti valmistajaneutraalista Geberit-tuotetietoihin
Julkisissa tarjouskilpailuissa Geberit BIM -sisältö voidaan muuttaa valmistajaneutraaliksi yhdellä napin painalluksella sisäänrakennetuissa parametreissa. Tarjouskilpailun päätyttyä tämä asetus voidaan nollata niin, että aikaa vievää BIM-objektien vaihtoa ei enää tarvita. Tämä säästää suunnittelijan aikaa.
Tiedot saatavissa myös offline-suunnitteluun
Mikäli digitaalisia työkaluja ei saa tai voi käyttää, voidaan ladata yksittäisten tuotteiden BIM-sisällöt Geberitin sähköisestä tuotekatalogista.
Lataa viimeisin Geberit BIM Plug-in
Geberit-tuotteiden BIM-tietoja päivitetään jatkuvasti ja uusia tuoteperheitä lisätään. Täytä alle yhteystietosi ladataksesi objektit ja saat tietoa tulevista päivityksistä. Yhteystietojesi jättämisen jälkeen sinut ohjataan lataussivulle.
Usein kysytyt kysymykset Geberit BIM Plug-in -liitännäisestä
Mihin voin käyttää Geberit BIM Plug-iniä?
Autodesk Revit -sovelluksesi Geberit BIM Plug-in liitännäinen antaa sinulle pääsyn kaikkiin Geberitin Revit-tuotevalikoimiin.
Tämä varmistaa, että voit aina ladata ajantasaiset maa- ja kielikohtaiset BIM-objektit ilman, että sinun tarvitsee etsiä niitä työläästi verkkosivustoilta tai portaaleista. BIM-luettelon lisäksi Geberit BIM -liitännäinen tarjoaa myös muita hyödyllisiä toimintoja ja suunnittelumoduuleja.
Onko Geberit BIM -liitännäisen käyttö maksullinen vai tarvitsenko lisenssin?
Katalogimoduulin ja apumoduulin käyttö on lisenssivapaata ja maksutonta.
Geberit Pluvia -moduuliin ja asennuselementtimoduuliin tarvitaan lisenssi. Jos haluat käyttää näitä moduuleja, ota meihin yhteyttä, sähköpostilla tekninentuki@geberit.com tai puhelimitse 010 662 304.
Mistä voin ladata Geberit BIM -liitännäisen?
Geberit BIM -lliitännäisen voi ladata suoraan tältä verkkosivustolta tai Autodesk Revit -kaupasta ja integroida sitten Autodesk Revit -ohjelmaan.
Minkä Microsoft Windows -versioiden ja Autodesk Revit -versioiden kanssa Geberit BIM -lliitännäinen on yhteensopiva?
Geberit BIM -liitännäisen vähimmäisvaatimukset Windows-käyttöjärjestelmälle ovat samat kuin Revit-sovelluksellasi.
Kuinka asennan Geberit Plug-in -liitännäisen
Lataa asennustiedosto tältä verkkosivustolta ja suorita asennustiedosto (*.msi). Geberit BIM -laajennus asennetaan sitten oikeaan ohjelmakansioon.
Kun käynnistät Revit-sovelluksen uudelleen, Geberit BIM Plug-in näkyy ”Lisämoduulit”-välilehdessä ja se voidaan käynnistää.
Kun uusia versioita on saatavilla, käyttäjä saa siitä tiedon Autodesk Revitissä Geberit BIM -Plug-iniä käyttäessään ja voi aktivoida ne yhdellä napsautuksella.
Voinko käyttää Geberit-tuotteiden BIM-sisältöä Geberit BIM -Plug-inin ulkopuolella?
Kyllä. Yksittäisten tuotteiden BIM-sisältö on tallennettu myös Geberitin sähköisen tuoteluettelondatapaketteihin. Lisäksi sisältö on saatavilla seuraavien toimittajien suunnitteluohjelmistoissa:
- Linear
- Trimble Nova
- Solar-Computer
- Dendrit
- Bausoft
Miksi minun on muutettava maaasetuksia projektin alussa?
Geberitin tuotevalikoima ei ole sama kaikilla markkinoilla. Valitse asetuksista maasi tuotevalikoima, joka vastaa projektisi maata tai aluetta.
Näin vältät suunnittelemasta projektiisi Geberit-tuotteita, joita ei ole saatavilla kyseisessä maassa tai alueella.
Valintasi perusteella paikallinen Geberit-tuoteluettelo ja vastaavat BIM-objektit näytetään kyseisen maan kielellä. Monikielisillä markkinoilla, kuten Sveitsissä, voit valita useamman kuin yhden kansallisen kielen.
Emme suosittele maan asetusten muuttamista saman projektin sisällä. Tämä voi aiheuttaa Geberit BIM Plug-inissä toimintahäiriöitä.
Miksi Geberit Pluvia -laskennan jälkeen näkyy varoitusviesti?
Tämä on varoitusviesti kulman toleranssista. Jos Autodesk Revitin kulmat poikkeavat alle tai yli 0,1° (esim. 89,99°), Geberit Pluvia -laskenta on silti mahdollista. Käyttäjälle näytetään kuitenkin varoitus, joka ilmoittaa poikkeamasta.
