Geberit Silent-db20 SuperTube Viemäröintijärjestelmä erinomaisella äänieristyksellä
Geberit Silent-db20 SuperTube -tekniikan yhteet on suunniteltu toimimaan täydellisesti yhteen, mikä mahdollistaa tilaa säästävän viemäröinnin korkeissa rakennuksissa.
Se on täydellinen järjestelmä korkeisiin äänieristysvaatimuksiin, koska sen äänieristysominaisuudet takaavat rauhallisen ympäristön.
Geberit Silent-db20 SuperTube tekee rinnakkaisen tuuletusputken tarpeettomaksi, mikä luo lisää asuin- ja lattiatilaa.
Pienemmät putkikoot mahdollistavat kapeammat kuilut. Geberit Silent-db20 SuperTuben viemäröintikapasiteetti on korkea, 12 l/s putkikoolla d110.
Geberit Silent-db20 SuperTube -järjestelmän edut
Todistettu laatu ja hydraulinen tehokkuus
TÜV Rheinland LGA Products GmbH on vahvistanut innovatiivisen järjestelmän moitteettoman toiminnan ja korkean suorituskyvyn.
Erinomainen ääneneristys
Geberit Silent-db20 SuperTube täyttää samat äänieristysvaatimukset kuin perinteinen järjestelmä putkikoolla d160 ja viemäröintikapasiteetilla 9,5 l/s.
Testattu palosuojaus
EN 13501-2:n mukainen palosuojausluokitusraportti Geberitin palomansetille RS90 Plus FI ja Geberit Silent-db20 BottomTurn -pohjakulmalle (Materials Testing Institute, Stuttgartin yliopisto).
Helppo suunnitella
Voit suunnitella saniteettitilat käyttäen Geberit Silent-db20 SuperTube -järjestelmää Autodesk® Revit® -ohjelmalla.
Geberit SuperTube -tekniikka Kuinka se toimii
Perinteisiet viemäröintijärjestelmät vaativat kerrostaloissa paljon tilaa d160-putkille ja ylimääräisille d90-tuuletusputkille.
Katon alla on myös oltava riittävästi tilaa, jotta vaakasuorien putkien kaato on oikea. Tyypillinen viemäröintikapasiteetti näissä olosuhteissa on 12,4 l/s.

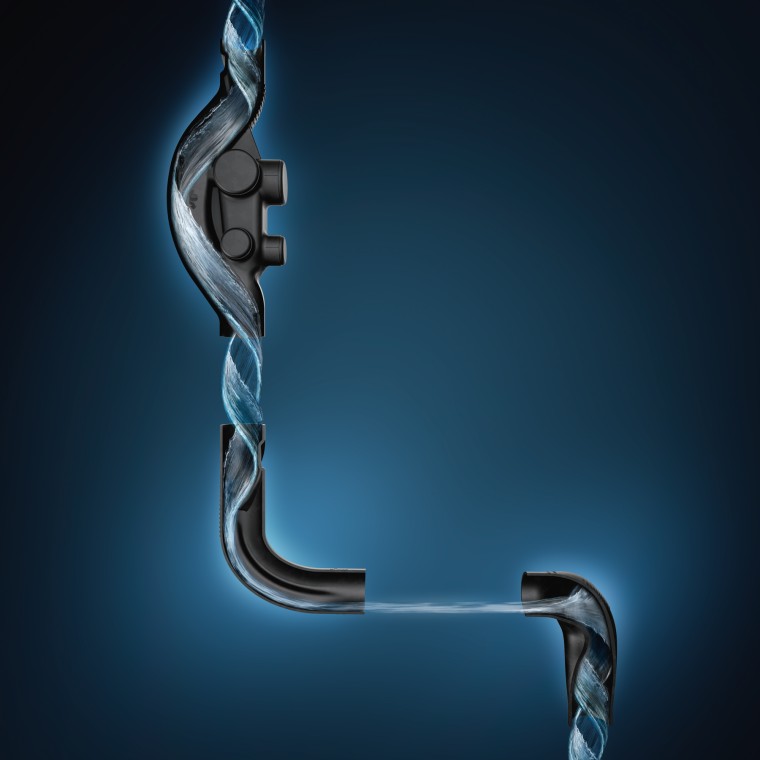

Hydraulisesti optimoitu Geberit SuperTube -tekniikka auttaa lisäämään asuin- ja lattiatilaa luomalla pystykokoojaan jatkuvan ilmapylvään. Tämän ansiosta viemäröintikapasiteetti on 12 l/s pienemmällä putkikoolla d110 ja ilman rinnakkaista tuuletusputkea.
Vaakakokoojaviemäri 6 metriin saakka voidaan asentaa ilman kaatoa
Erittäin äänieristetty viemäröintijärjestelmä Korkeiin rakennuksiin, joissa on äänieristysvaatimuksia
Geberit Silent-db20 -viemäröintijärjestelmä erottuu edukseen suuren ominaispainonsa ansiosta. Vahvistettu muovi vähentää merkittävästi luonnollista värähtelyä ja varmistaa, että ääni on tehokkaasti eristetty.
Törmäysvyöhykkeille lisätyt äänieristysrivat auttavat vähentämään melun syntymistä entisestään. Nämä tuoteominaisuudet ovat nyt saatavilla myös SuperTube-teknologian kanssa. Geberit Silent-db20 varustettuna SuperTube -tekniikalla tekee mahdolliseksi jatkuvan 12 l/s viemäröintikapasiteetin putkikoolla d110 ilman samansuuntaista tuuletusputkea täyttäen samat äänieristysvaatimukset kuin perinteinen järjestelmä putkikoolla d160, jonka kapasiteetti on 9,5 l/s.
Parannettu äänieristys suunnanmuutoksella
Kun virtausta ohjattiin pystysuorasta putkistosta vaakasuoraan putkistoon Geberit Silent-db20 BottomTurn -pohjakulman avulla, huomattiin, että virtaus liikkuu sujuvasti putkistossa. Sitä vastoin huomatiin, että huomattavasti turbulenttisempi virtaus tavanomaisessa rakenteessa johtaa suurempaan melun kehittymiseen. Testauksen aikana näitä häiritseviä ääniä havaittiin jopa viereisissä huoneissa.

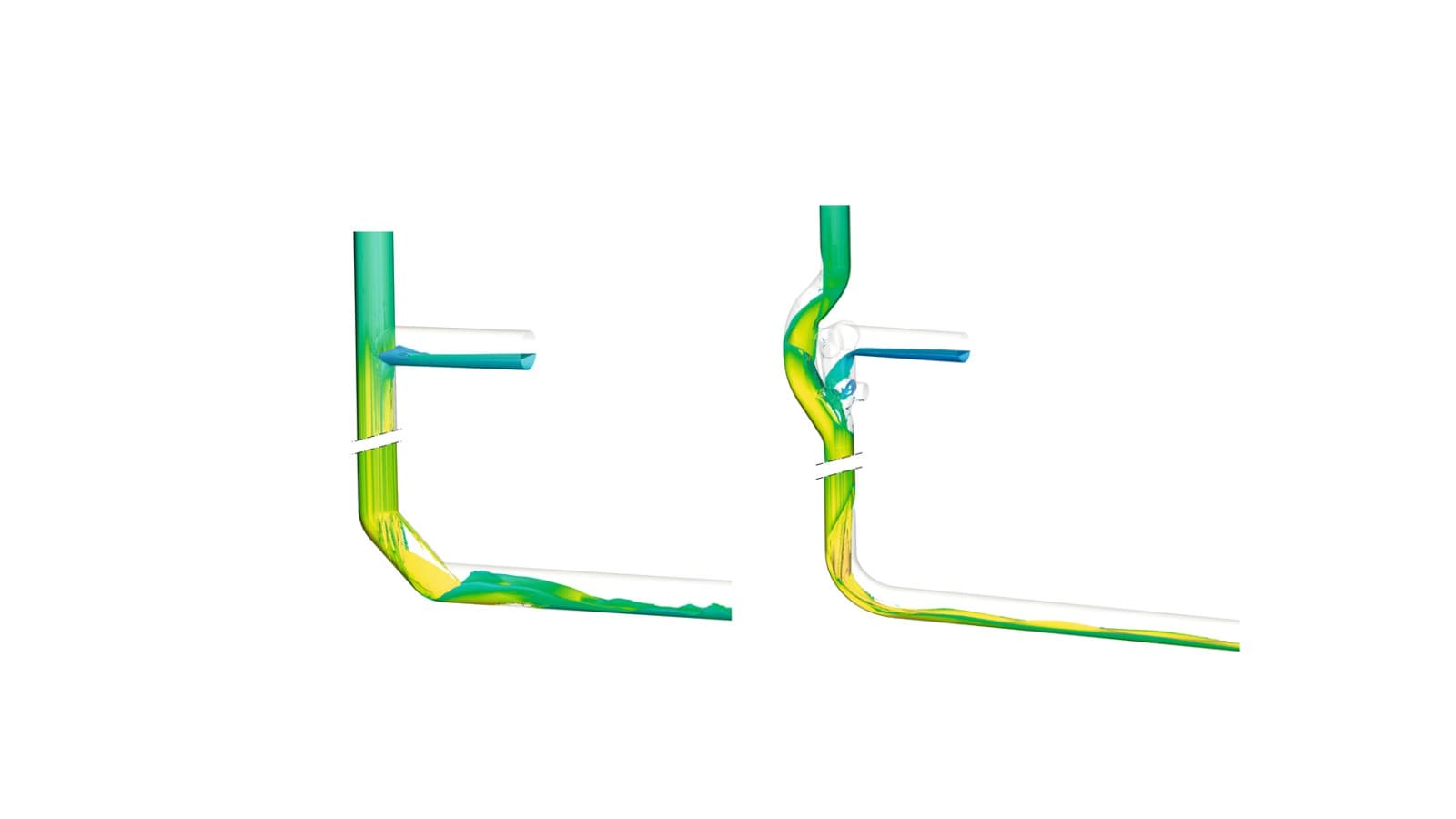

Suunnanmuutos kahdella Geberit Silent-db20 45°:n yhteellä, joiden mitat ovat d160, aiheuttaa putkeen turbulenssia, mikä lisää melua. Sitä vastoin Geberit Silent-db20 BottomTurn -pohjakulma muuttaa pyörivän virtauksen kerrosmaiseksi virtaamaksi.
Hyödyllisiä työkaluja Geberit Silent-db20 SuperTube -järjestelmälle
Geberit ProPlanner
Geberit ProPlanner -suunnitteluohjelman avulla voimme yhdessä suunnitella toimivat ja tarkoituksen mukaiset putkisto- ja saniteettijärjestelmät projektiisi.
Geberit-yhtiön BIM-tiedot Autodesk® Revit® -ohjelmaan
Lataa Geberit-tuotteiden BIM-sisältö maksutta Autodesk® Revit® -ohjelmaan.

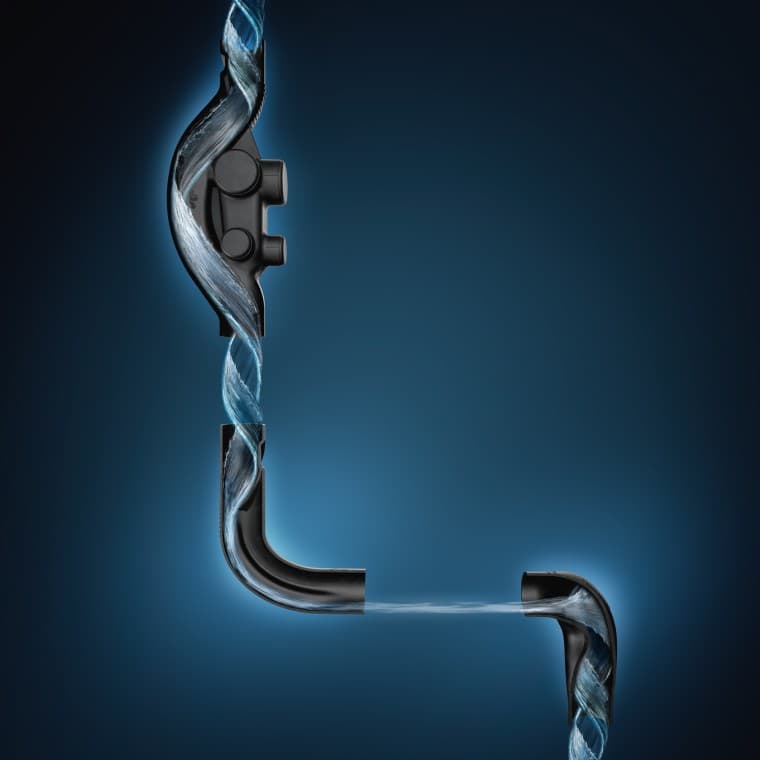

Hyrdaulisesti optimoidut yhteet Geberit Silent-db20 SuperTubelle
Tekniset tiedot Silent-db20 SuperTube
