Geberit SuperTube -tekniikka Tilaa säästävä viemärijärjestelmä
Korkeiden talojen rakentaminen kasvaa kaikkialla, missä tilaa on vähän ja se on kallista. Hydraulisesti toimivien viemärijärjestelmien suunnittelu korkeisiin rakennuksiin on monimutkaista ja tilankäytöllisesti haastavaa. Tämä johtuu pääsääntöisesti paineen tasaushaaroista, sillä ne vaativat hormeista paljon tilaa.
Geberit on kehittänyt SuperTube-tekniikan, jonka avulla rakennustilaa voidaan käyttää tehokkaammin ja suunnittelua helpottaa. Tämä tilaa säästävä ratkaisu rakennuksen viemäröintiin on uraauurtava vaihtoehto perinteisille viemäröintijärjestelmille. SuperTube-tekniikka helpottaa huomattavasti pystykokoojaputkien suunnittelua ja asennusta korkeissa rakennuksissa.
Geberit tarjoaa valikoiman erilaisia viemäröintijärjestelmiä, joissa on tilaa säästävä SuperTube-tekniikka.
SuperTube-tekniikan edut
Lisää tilaa
Tilaa säästävä viemäröintijärjestelmä, joka antaa enemmän vapautta suunnitteluun ja mahdollistaa enemmän asuintilaa.
Kapeammat kuilut
Paineentasaushaaroja ei tarvita.
Sivuttaissiirto ilman kaatoa
Sivuttaissiirtymät, d110 jopa 6 metriä tai d90 jopa 4 metriä, voidaan asentaa ilman kaatoa.
Suuri viemäröintikapasiteetti
Suurempi viemäröintokapasiteetti pienemmällä putken halkaisijalla verrattuna perinteisiin järjestelmiin.
SuperTube-tekniikalla varustetut viemäröintijärjestelmät
SuperTube-tekniikka on saatavana Geberitin hyväksi havaittujen viemäröintijärjestelmien kanssa. Näin voit luoda tilaa säästäviä ratkaisuja, jotka tarvittaessa täyttävät myös äänieristysvaatimukset.
Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube on tilaa säästävä viemäröintijärjestelmä kerrostaloihin ja rivitaloihin, joissa on tiukat äänieristysvaatimukset. Geberit Silent-Pro SuperTube -järjestelmän maksimi viemäröintikapasiteetti on 6 l/s putkikoolla d110 ja 4,5 l/s putkikoolla d90.
Geberit Silent-db20 SuperTube
Geberit Silent-db20 SuperTube on suunniteltu korkeiden rakennusten viemäröintiin. Se täyttää tiukat äänieristysvaatimukset, säästää tilaa ja tarjoaa korkean viemäröintikapasiteetin 12 l/s.
Geberit PE SuperTube
Optimoitua hydrauliikkaa kerrostaloon asuin- ja hyötypinta-alan lisäämiseksi. Perinteiseen järjestelmään verrattuna se tarjoaa suuren viemäröintikapasiteetin 12 l/s putkikoolla d110.
SuperTube-tekniikan edut tarkemmin
Hydraulisesti optimoitu tilaa säästävä viemärijärjestelmä

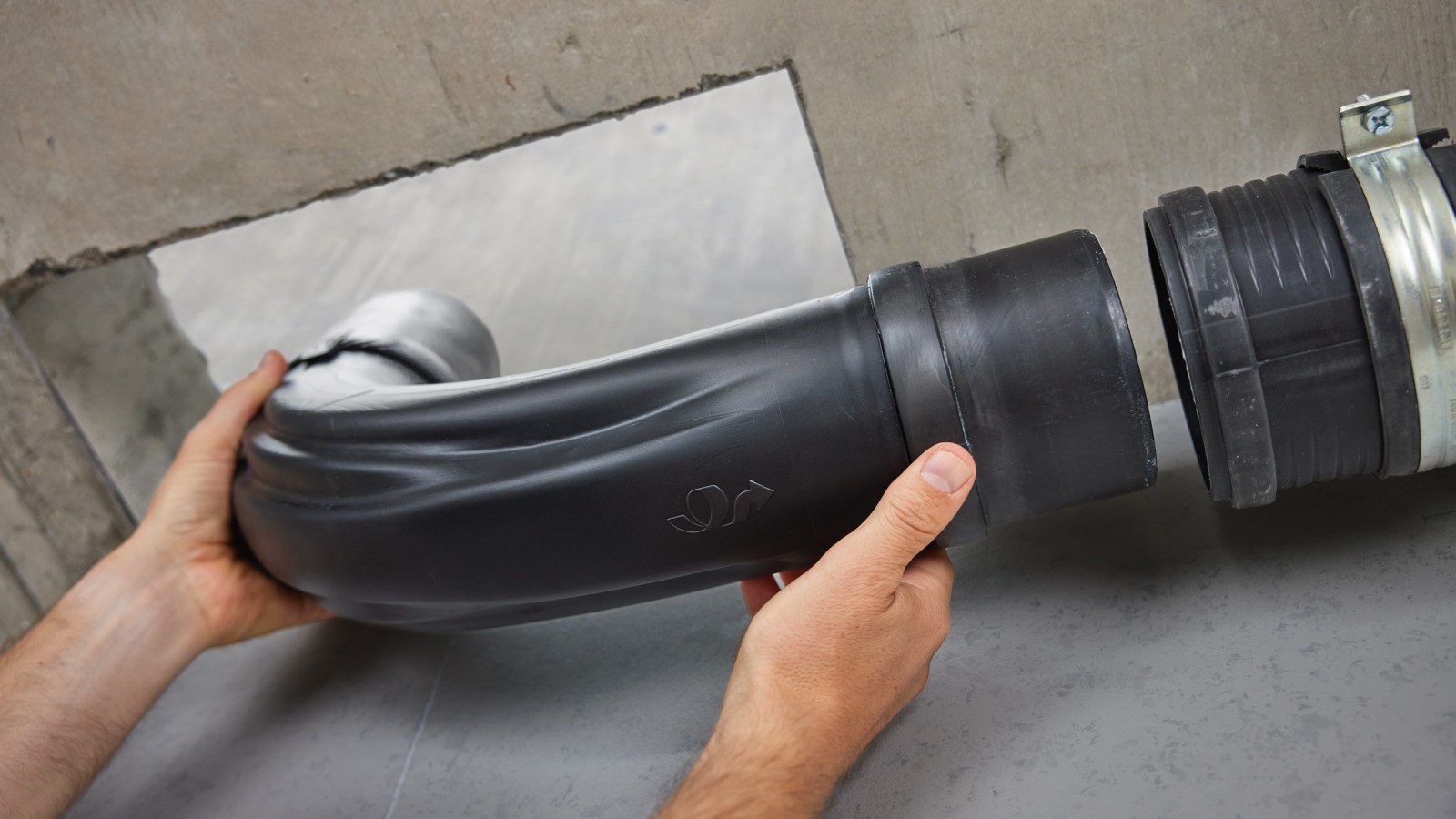

SuperTube-yhteet on optimoitu hydraulisesti, jolloin viemärituuletuksen ilmapatsaan yhdistäminen pyörivään jäteveden liikkeeseen tekee paineentasaushaarat tarpeettomiksi.
Tämä tarjoaa seuraavia tilaa säästäviä etuja:
- Lisätuuletusputkia ei tarvita.
- Järjestelmä ei tarvitse paineentasaushaaroja, eikä liitosvapaita alueita tarvitse määrittää pystykokoojan pohjakulman alueelle

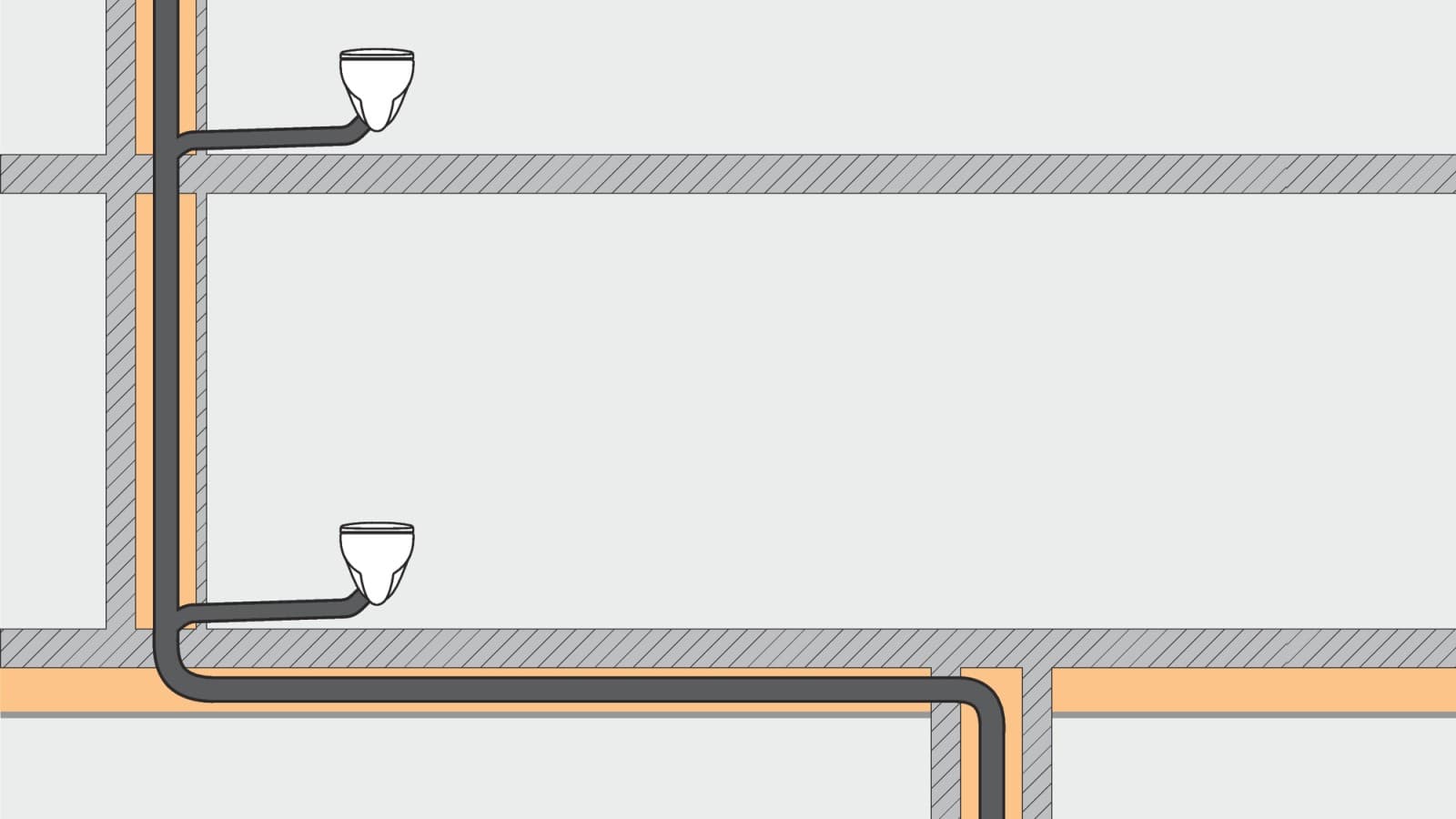

- Sivuttaissiirrot voidaan asentaa ilman kaatoa jopa 6 metriä putkikoolla d110 ja 4 metriä putkikoolla d90.
Toisin kuin perinteiset viemäröintijärjestelmät, SuperTube-tekniikka säästää tilaa ja antaa enemmän suunnitteluvapautta rakennusten suunnittelussa:
Sivuttaissiirto ilman kaatoa
Valitse Geberit BottomTurn -pohjakulma, kun pystykokoojaputki muuttuu pystysuorasta vaakasuoraksi - esimerkiksi sivuttaissiirrossa.

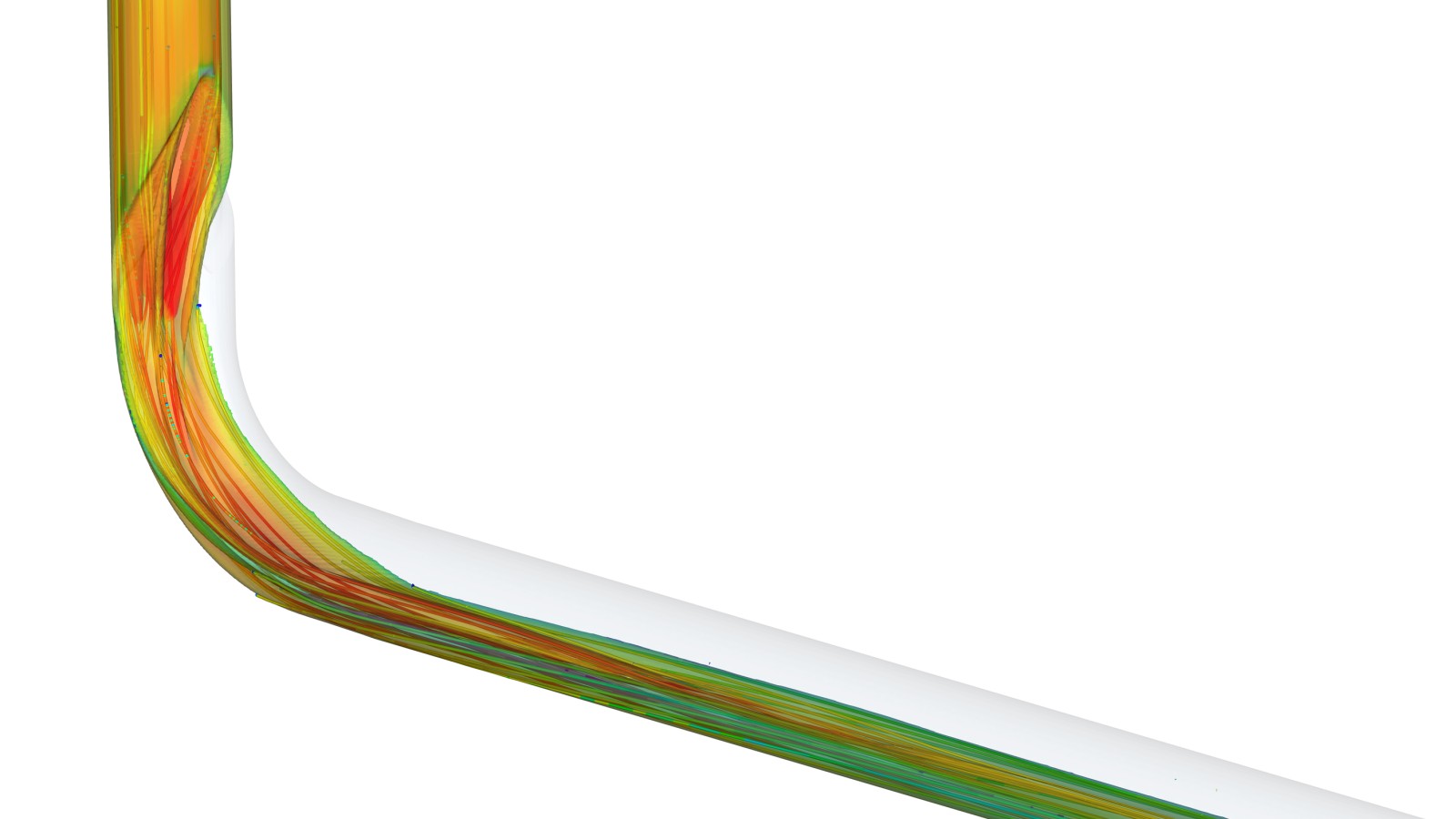

Geberit BottomTurn -pohjakulman muotoilu rikkoo vesivuon suunnanmuutoskohdassa ja pyörivä virtaus muuttuu kerrosteiseksi virtaamaksi ilman, että ilmapylväs häiriintyy. Muotoilun avulla virtausprofiilin muutos vähentää huomattavasti energiahäviötä tavanomaisiin ratkaisuihin verrattuna.
Tämä tarkoittaa, että suunnanmuutos voidaan toteuttaa ilman kaatoa, jopa 6 metriä putkikoolla d110. Näin esimerkiksi kellarissa tai maanalaisessa pysäköintihallissa tilan korkeuden hyödyntäminen on mahdollisimman tehokasta sekä helpottaa suunnittelua ja asennusta perinteisiin järjestelmiin verrattuna.
Helppo suunnittelu
Jätevesihydrauliikkapystykokoojassa edellyttää huolellista harkintaa suunnitteluvaiheessa. Putkien yli- tai alipaineistumisen välttämiseksi on käytettävä ylimääräisiä tuuletusputkia tai suurempia putkihalkaisijoita pohjapiirrosten ja suunnitelmien mukaan.

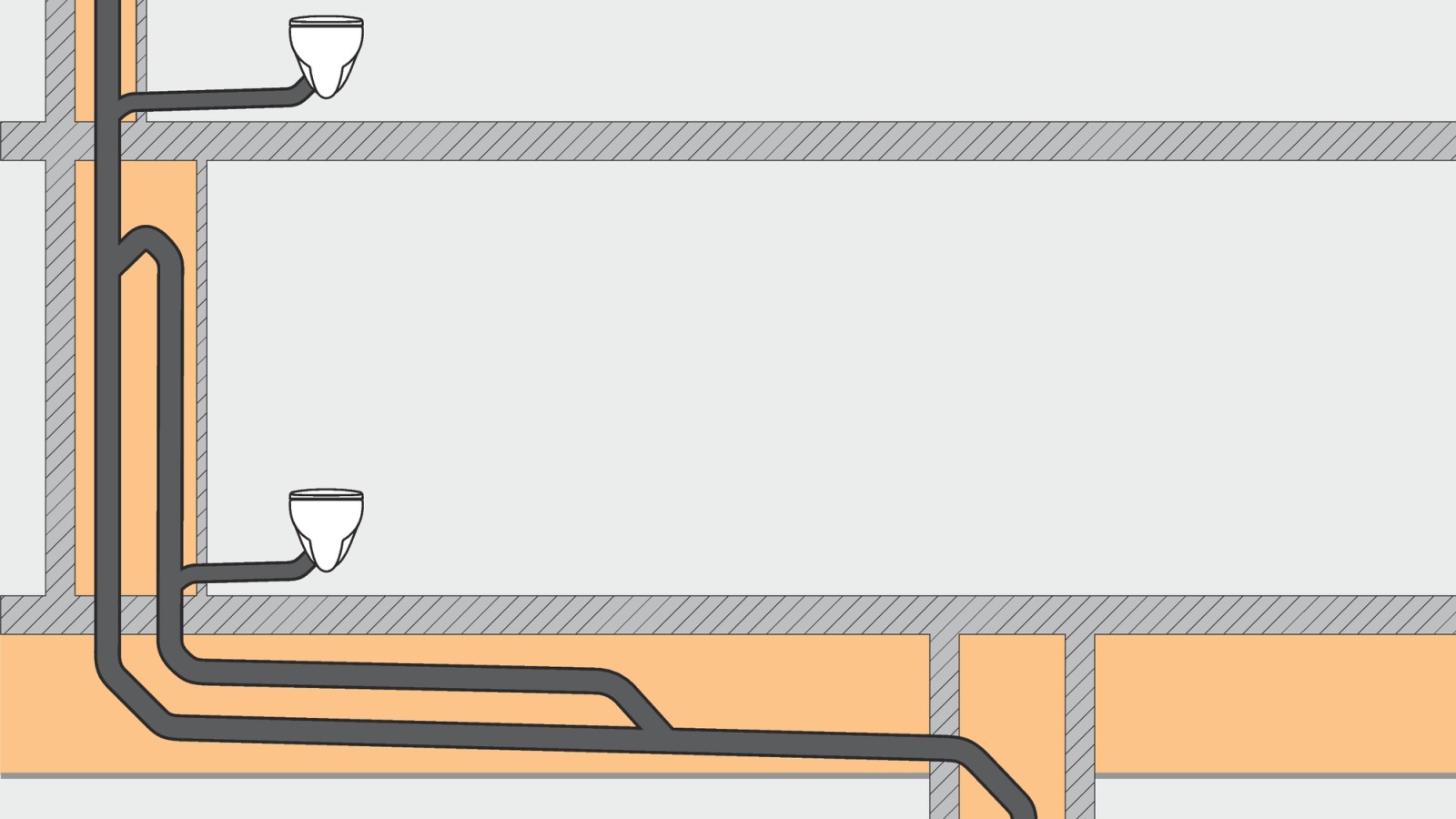

Erityisesti suunnanmuutoksissa, esim. sivuttaissiirroissa, voidaan tarvita ylimääräinen tuuletusputki. Lisäksi sivuttaissiirrot vaativat kaadon. Tämä tekee suunnittelusta monimutkaisempaa erityisesti silloin, kun yhteille on käytettävissä vain vähän tilaa.
SuperTube-tekniikkaa käytettäessä, yhteiden tuottama virtauskäyttäytyminen luo vakaan ja jatkuvan ilmapylvään pystykokoojan sisälle.
Vähemmän materiaalia ja helpompi asennus
Viemärijärjestelmä vaatii vähemmän materiaalia, koska siinä ei tarvita ylimääräisiä tuuletusputkia eikä paineentasaushaaroja.
Yhden putken asentaminen on myös helpompaa ja nopeampaa.
Referenssejä
Tanskan korkein kerrostalo
Tanskan korkeimman kerrostalon, Lighthousen, viemäröinti on toteutettu Geberit SuperTube -järjestelmällä.Tutustu referenssitarinaan täällä.
Sidneyn vartijat
Sydneyn esikaupunkien tiivistäminen alkaa näyttävästi 180 George Towersista - ja Geberitillä on tässä ratkaiseva rooli.
Alamein Towers ja Geberit PE SuperTube

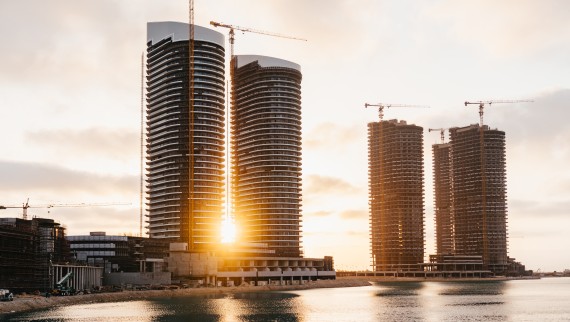

New Alamein City koostuu 18 tornista, joissa on jopa 44 kerrosta. SuperTube-tekniikan ansiosta alun perin viemäröintiin suunnitellut 164 pystykokoojaputkea voitiin vähentää 54 putkeen. Tämä loi lisää asuintilaa, säästää materiaaleja ja lyhensi asennusaikaa.
28-kerroksinen kerrostalo ilman rinnakkaista ilmanvaihtoputkea

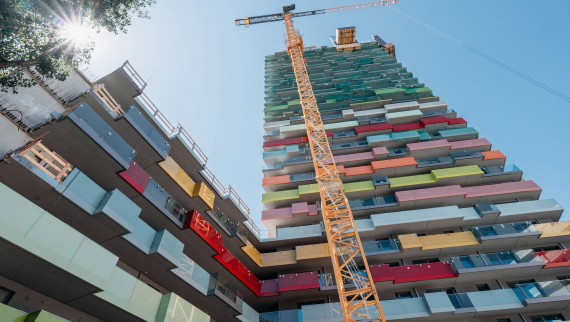

Geberit Silent-Pro SuperTube -viemäröintijärjestelmää käytettiin ensimmäistä kertaa DS 90 -kerrostalossa Wienissä, jossa on 29 kerrosta ja kuusikerroksinen pohjarakennus. Erinomaisesti äänieristetty viemäröintijärjestelmä säästää tilaa ja on helppo asentaa.
Kysymyksiä? Autamme mielellämme
Asiantuntijamme neuvovat suunnittelijoita, asentajia ja muita ammattilaisia heidän hankkeissaan ja projekteissaan. He neuvovat sinua mielellään, miten voit parhaiten hallita nykyiset haasteesi tuotteidemme avulla.
Usein kysytyt kysymykset SuperTube -tekniikasta
Mikä Geberitin SuperTube-tekniikassa on niin erityistä?
SuperTube-tekniikka helpottaa arkkitehtien ja suunnittelijoiden saniteettisuunnittelua huomattavasti. Toisin kuin perinteiset viemäröintijärjestelmät, SuperTube-järjestelmä ei vaadi tuuletusta tai paineentasaushaaroja.
SuperTube-tekniikan ansiosta käytettävissä on enemmän asuin- ja lattiapinta-alaa - taloudellinen etu kiinteistösijoittajille.
SuperTube-tekniikka on saatavana Geberitin viemäröintijärjestelmiin vaativien äänieristysvaatimusten täyttämiseksi.
